增强MLLM的Visual Grounding能力方法调研（一）¶

本文写于2025年9月29号晚10点、2025年9月30号晚九点

零、前言¶

Visual Grounding（视觉定位）是指根据自然语言描述，在图像中定位对应区域（如边界框、掩码或像素级区域）的任务。

本文主要讨论一个问题：“如何增强图像文本多模态生成式大模型的Visual Grounding能力”。

接下来本文将从如下几个方面进行展开：

Visual Grounding任务的定义与评估
实现Visual Grounding的几种模型结构
如何提升Visual Grounding能力
- training-free的方法：prompt
- sft
  - 数据合成：如何合成高质量的数据
  - 模型结构：比如引入细粒度信息
  - 训练方式：比如引入定位Loss

从23年至今专注于Grounding的文章很多，本文仅选择经典高引用文章和发表时间较新的文章作为参考，难免会有疏漏，还请读者见谅。

由于时间关系，本文暂不涉及强化学习对于Visual Grounding的增强，计划放到下个系列进行讲解。

一、Visual Grounding的概念¶

1.1 两种定义与评估方式¶

Visual Grounding¹（VG，视觉定位 / 视觉接地），也常被称为 Referring Expression Comprehension（REC）或 Phrase Grounding（PG），其核心任务是：

Info

给定一幅图像 I 和一段自然语言描述 T ，模型需在图像 I 中定位出 T 所指称的目标区域，通常以边界框（bounding box）形式表示。

该任务的本质在于建立“语言 → 视觉”的指称映射，是实现跨模态语义对齐与细粒度理解的关键能力。

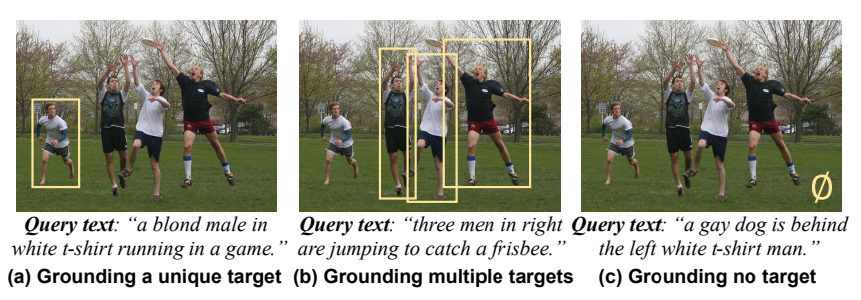

当前学界对 VG 的定义可划分为狭义（Classical）与广义（Generalized）两类，二者在任务设定、数据集构建及评估指标上存在显著差异。

狭义定义（Classical / Standard VG）
- 任务设定：假设每条语言描述在图像中唯一对应一个目标对象，模型只需输出单个边界框。
- 典型数据集： RefCOCO / RefCOCO+ / RefCOCOg/ReferItGame、Flickr30k Entities
- 评估指标：
  - 样本级：计算预测框与真实框（GT）的 IoU（Intersection over Union）。
  - 数据集级：采用 [email protected] ，即 IoU ≥ 0.5 的样本比例（以百分比表示）。
广义定义（Generalized VG / GREC / GVG）
- 任务设定：语言描述可能对应：
  - 零个对象（如“图中有一只独角兽”但图像中没有），
  - 单个对象，
  - 多个对象（如“所有红色的苹果”）。
- 此定义要求模型需具备动态输出任意数量边界框（包括空集）的能力。
- 典型数据集：gRefCOCO、Ref-ZOM、D3
- 评估指标（当前学界初步共识）：
  - 多目标场景：采用 Precision@(F1=1, IoU≥0.5)
    - 对每个样本独立计算：
      - TP（True Positive）：预测框与 GT 框 IoU ≥ 0.5；
      - FP（False Positive）：无匹配 GT 的预测框；
      - FN（False Negative）：无匹配预测的 GT 框。仅当该样本的 F1 = 1（即 TP 完全覆盖所有 GT 且无 FP）时，才视为正确。最终报告所有样本中满足 F1=1 的比例。
  - 无目标场景：采用 N-acc（No-target Accuracy）
    - 若 GT 为空且模型预测为空 → TP；
    - 若 GT 非空但模型预测为空 → FN。
  - N-acc = TP / (TP + FN)，衡量模型对“不存在目标”的判断能力。

1.2 相关概念区分¶

Visual Grounding 作为多模态理解的核心任务，衍生出多个密切相关但目标各异的子任务。为避免混淆，有必要明确其定义边界、输入输出形式及相互关系。

任务缩写	任务名称	一句话定义	输入 → 输出	与 REC 的关系
REC	Referring Expression Comprehension	在整幅图像中定位唯一被指称物体，输出单个边界框。	⟨图像, 完整句子⟩ → 1 个 bbox	即狭义 VG 的标准形式。
PG	Phrase Grounding	定位短名词短语（如 “red car”）对应的单个区域，输出单个 bbox。	⟨图像, 短名词短语⟩ → 1 个 bbox	可视为 REC 的“短文本特例”；Flickr30k Entities 和 ReferItGame 常被归为 PG。
GREC / GVG	Generalized REC / Generalized Visual Grounding	放宽“唯一目标”假设，允许指称 0 个、1 个或多个对象。	⟨图像, 句子⟩ → 0/1/多个 bbox	REC 的广义扩展，需新评估指标（如 Precision@(F1=1)、N-acc）。
DOD	Described Object Detection	与 GREC 任务等价，仅命名不同。	同 GREC	无实质差异，属并行术语。
REG	Referring Expression Generation	给定图像中某物体（bbox），生成能唯一指称它的自然语言描述。	⟨图像, bbox⟩ → 文本句子	REC 的逆向任务（“框→文” vs “文→框”），常用于循环一致性训练或伪标签生成。
RES	Referring Expression Segmentation	定位被指称物体，但输出像素级掩码而非边界框。	⟨图像, 句子⟩ → 1 个分割掩码	与 REC 目标一致，仅输出粒度更细；常与 REC 联合训练（多任务学习）。

关键区分点

REC/PG/RES 均假设“存在且唯一”；
GREC/GVG/DOD 支持开放数量（含零）；
REG 是生成式逆任务；
RES 强调空间精度，适用于精细交互场景（如机器人抓取）。

拓展概念

任务缩写	任务名称	一句话定义	输入 → 输出	与核心任务的区别要点
PL	Phrase Localization	对整句 caption 中所有名词短语进行检测并建立对应关系（多对多）。	⟨图像, 完整句子⟩ → {名词短语 ↔ bbox} 集合	不同于 PG/REC 仅关注“主指称”，PL 要求全句语义解析与密集对齐。
OVG / OVVG	Open-Vocabulary Visual Grounding	在测试阶段可处理训练未见的词汇或描述（如新品牌、新组合）。	⟨图像, 任意文本⟩ → bbox	强调词汇层面的开放性（非仅类别 zero-shot），依赖大规模视觉-语言预训练（VLP）模型（如 CLIP、GLIP）。
MCVG	Multi-Context Visual Grounding	在多张图像组成的上下文中定位文本所指物体。	⟨多图, 句子⟩ → bbox（指定图）	需跨图推理与消歧（如“左边图中的狗”），与单图 VG 形成对比；代表性数据集：MC-Bench。
TSGV	Temporal Sentence Grounding in Video	定位视频中与句子语义匹配的时间区间（起止帧），无需空间框。	⟨视频, 句子⟩ → [t_start, t_end]	与 Video Object Grounding（VOG）区别：VOG 要求逐帧空间定位，TSGV 仅需时间定位。

趋势观察

从 单目标 → 多目标/零目标（GREC）；
从 闭集 → 开放词汇（OVG）；
从 单图 → 多图/视频（MCVG, TSGV）；
从 边界框 → 掩码/全句解析（RES, PL）。
这些拓展反映了 VG 任务正逐步逼近真实世界复杂交互需求。

1.3 应用领域¶

Visual Grounding 不仅是多模态理解的基础能力，更是连接语言指令与视觉世界的关键桥梁。其应用已从实验室走向真实场景，广泛渗透至基础视觉任务、垂直行业、智能体系统及跨任务协同等多个层面。

基础视觉任务增强
- Grounded Object Detection（基于文本的开放词汇检测）
  利用自然语言描述（如“穿红衣服的人”“带logo的矿泉水瓶”）替代预定义类别标签，实现任意语义目标的检测。典型代表如 GLIP、Grounding DINO，显著提升模型在长尾或动态场景下的泛化能力。
- Referring Counting（指代表达计数）
  在定位基础上进一步统计满足语言描述的目标数量（如“图中有几只猫？”）。该任务要求模型兼具精确定位与集合推理能力，常用于零售货架盘点、人群密度分析等场景。
垂直行业落地
- 遥感视觉定位（Remote-Sensing VG）
  在卫星或航拍图像中，根据文本指令定位“油罐”“停机坪”“风电场”等关键基础设施。挑战在于目标尺度变化大、背景复杂，且需处理专业术语（如“储油罐群”）。代表性数据集：RSVG、DIOR-VG。
- 医学视觉定位（Medical VG）
  在 X 光、CT、MRI 等医学影像中，根据临床描述（如“右肺上叶的磨玻璃结节”）定位病灶或解剖结构。对定位精度与术语一致性要求极高，是辅助诊断与报告生成的关键前置步骤。
机器人与多智能体系统
- 视觉-语言导航（Vision-and-Language Navigation, VLN）
  机器人根据自然语言指令（如“去厨房，拿冰箱里的牛奶”）在未知环境中定位目标并规划路径。VG 能力用于指令-场景对齐，是实现具身智能的核心模块。
- 机器人操作（Robotic Manipulation）
  机械臂依据细粒度指令（如“拿起左边第二个红色杯子”）完成抓取、放置等操作。依赖高精度的空间指代消解与多目标区分能力，常结合 RES（分割掩码）提升操作鲁棒性。
- 多模态人机交互代理
  - 移动端：如 Ferret-UI，用户通过语言指代手机界面上的元素（“点击右下角的购物车”），实现无障碍操作。
  - 无人机/监控系统：在实时视频流中响应“跟踪穿蓝衣服的人”等动态指令，支持安防、巡检等任务。
跨任务协同与生成增强
- Grounded VQA（定位增强的视觉问答）
  在回答复杂问题前，先定位问题所涉区域（如“桌子上的书是什么颜色？”需先定位“桌子上的书”）。研究表明，显式引入 VG 模块可显著提升 VQA 模型在指代类问题上的准确率。
- 图像/视频字幕生成与编辑
  - 生成阶段：在生成描述时同步输出目标区域（如“一只狗（bbox: [x1,y1,x2,y2]）在草地上奔跑”），提升 caption 的可解释性。
  - 编辑阶段：用户指令如“把图中穿黑衣服的人换成穿白衣服的”，需先精准定位“穿黑衣服的人”，再进行局部编辑。VG 是可控生成的前提。

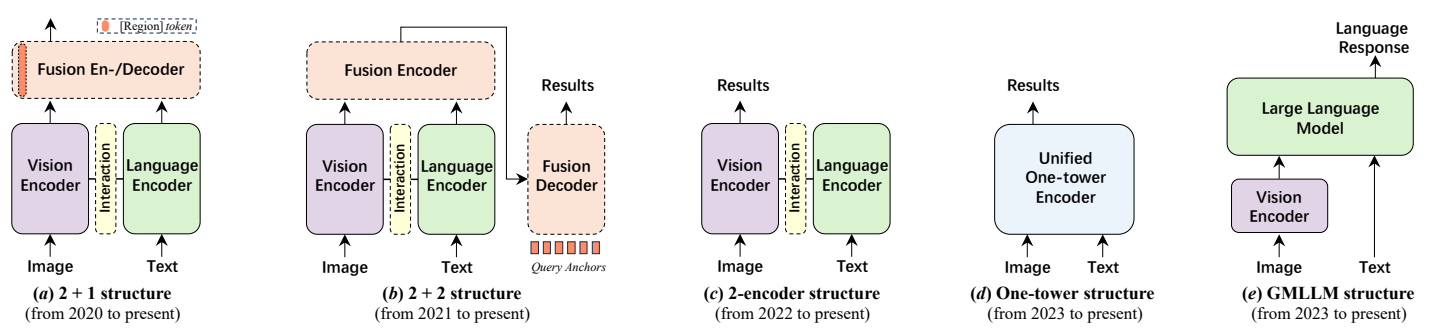

二、面向REC任务的五种模型结构¶

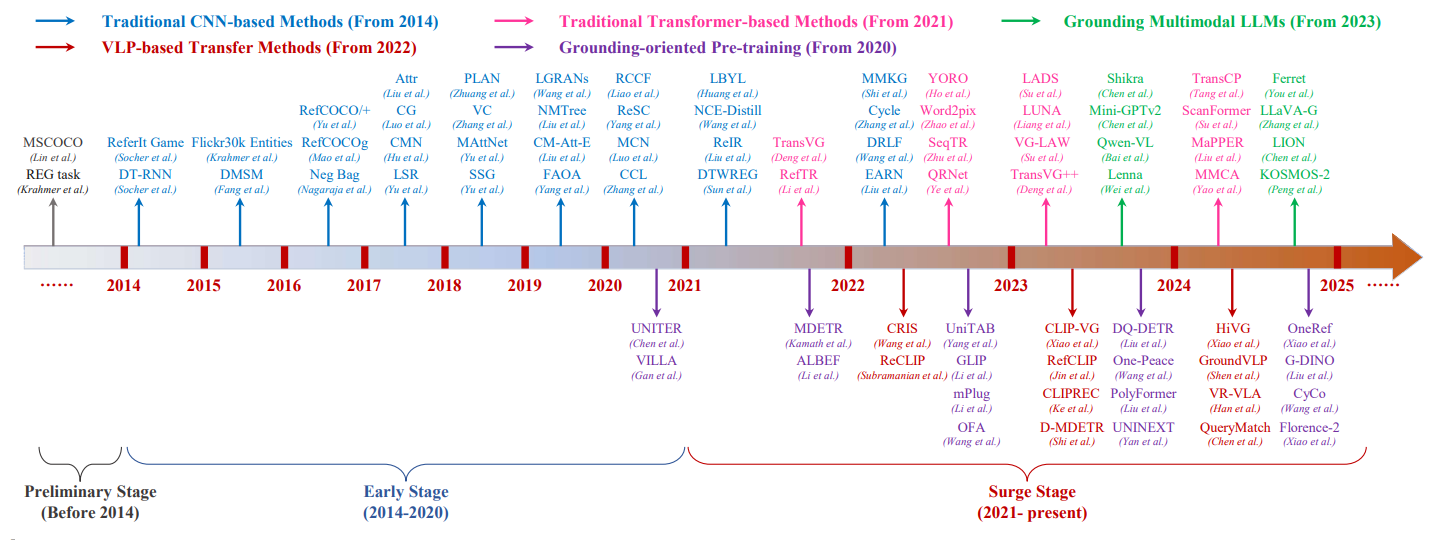

Visual Grounding 的模型架构经历了从 CNN-based 两阶段方法 → Transformer-based 端到端检测 → 多模态大语言模型（GMLLM）的演进。根据视觉-语言交互方式与计算流程，可将其归纳为以下五类典型框架：

结构类型	关键创新	代表模型	适用场景
2+1（双编码器 + 融合模块）	区域提议 + 跨模态匹配	TransVG, ReSC, CLIP-VG	传统 REC（单目标、闭集）
2+2（编码器-解码器 + 查询机制）	端到端检测-语言融合	MDETR, Grounding DINO, UniTAB	开放词汇检测、多目标定位
双编码器（轻量融合）	参数高效交互	TransVG++, VG-LAW	实时推理、边缘部署
单塔（统一 Transformer）	统一语义空间建模	OneRef, YORO	高效单模型、预训练依赖强
GMLLM（多模态大语言模型）	坐标 Token 化 + 自回归生成	Shikra, Ferret, KOSMOS-2	零样本、对话式交互、复杂推理

2.1 2+1 结构：两阶段区域匹配（Two-Stage Pipeline）¶

代表模型：TransVG、ReSC、CLIP-VG
核心设计：
- 视觉分支：使用 CNN（如 ResNet）或 ViT 提取图像特征，通常依赖预训练目标检测器（如 Faster R-CNN）生成候选区域（Region Proposals）。
- 语言分支：采用 LSTM 或 BERT 对指代表达进行编码。
- 融合模块：通过跨模态注意力（Cross-Attention）将语言语义与每个候选区域对齐，最终通过可学习的 [Region] token 回归目标框坐标。
特点：
- 两阶段流程：先检测后匹配，模块解耦，易于调试。
- 依赖强先验：需高质量区域提议与预训练语言模型。
- 局限性：难以处理多目标或零目标场景，泛化能力受限于检测器类别集。

2.2 2+2 结构：端到端编码器-解码器融合（Encoder-Decoder with Query）¶

代表模型：MDETR、Grounding DINO、UniTAB
核心设计：
- 双编码器：视觉（如 Swin Transformer）与语言（如 RoBERTa）独立编码。
- Transformer 解码器：引入可学习的 object queries，通过 cross-attention 融合多模态信息，直接输出边界框与类别（或文本描述）。
- 多任务预训练：联合训练目标检测、指代表达理解、分割、VQA 等任务，构建统一开放词汇空间。
特点：
- 端到端训练：无需区域提议，支持任意文本作为类别标签。
- 开放词汇能力强：可定位训练未见类别（如“复古风格的台灯”）。
- 数据需求高：依赖大规模标注数据（如 GoldG、GRIT）或弱监督合成数据。

2.3 双编码器结构：轻量级交互（Two-Encoder with Efficient Fusion）¶

代表模型：TransVG++、VG-LAW
核心设计：
- 视觉与语言分别通过独立编码器提取特征。
- 采用轻量融合机制（如 low-rank cross-attention、gating mechanism）进行交互，避免完整 Transformer 解码器的计算开销。
特点：
- 参数高效：推理速度显著优于 2+2 结构，适合移动端或实时系统。
- 性能接近 2+2：在 RefCOCO 上可达 85%+ [email protected]，但多目标支持有限。

2.4 单塔结构：统一语义空间（One-Tower Unified Transformer）¶

代表模型：OneRef、YORO
核心设计：
- 使用单一 Transformer（如 BEiT-3、OFA）同时处理图像 patch 与文本 token。
- 通过共享参数的自注意力机制隐式对齐跨模态语义，直接预测坐标。
- 训练目标常结合 MLM（Masked Language Modeling）与坐标回归损失。
特点：
- 极简架构：无显式融合模块，模型紧凑。
- 强依赖预训练：需在超大规模图文对（如 CC3M + SBU）上预训练。

2.5 GMLLM 结构：多模态大语言模型（Generative Multimodal LLM）¶

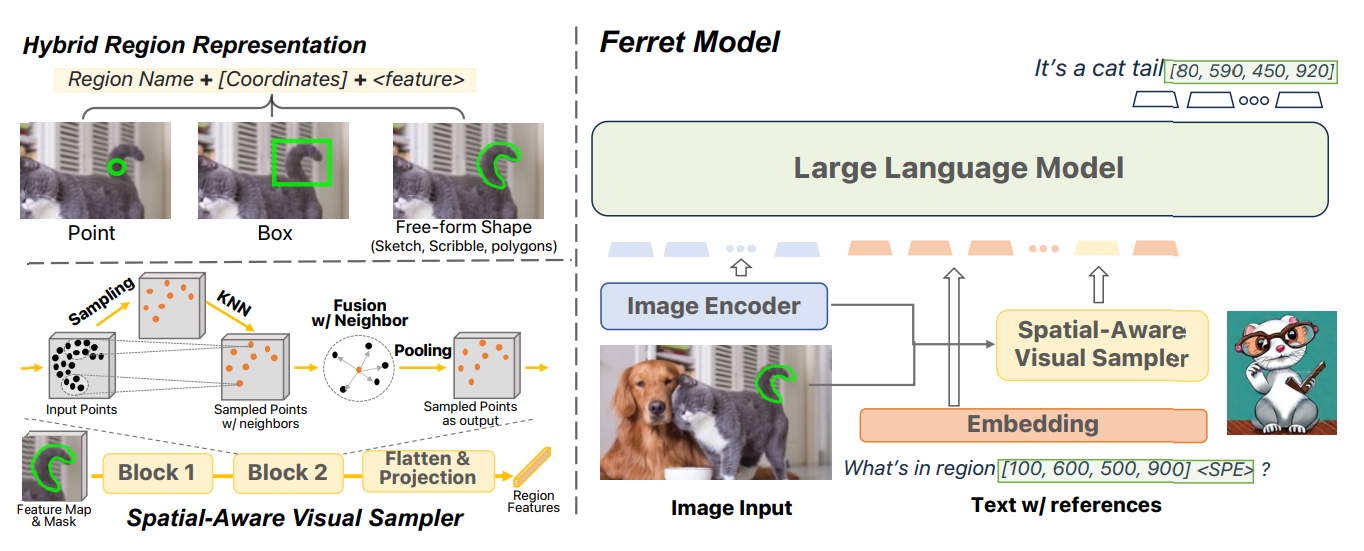

代表模型：Shikra、Ferret、KOSMOS-2、LLaVA-NeXT-Interact
核心设计：
- LLM 为核心：以 Vicuna、LLaMA 等大语言模型为 backbone。
- 视觉对齐：通过 Q-Former、MLP 或 Perceiver Resampler 将视觉特征投影至文本嵌入空间。
- 坐标 Token 化：将连续坐标离散为特殊 token（如 <x1><y1><x2><y2>），通过自回归方式生成。
- 混合任务训练：联合 REC、RES、VQA、Captioning 等任务，支持指令微调（SFT）。
特点：
- 零样本定位：无需微调即可理解新描述（如“独角兽形状的雕塑”）。
- 复杂推理支持：可处理嵌套指代（“左边第二个没戴帽子的人”）、否定（“不是红色的苹果”）等。
- 对话式交互：天然支持多轮指代与上下文消歧。
- 挑战：坐标量化误差、生成稳定性、训练成本高。

2.6 架构演进趋势总结¶

维度	传统方法（2+1）	端到端检测（2+2）	GMLLM
任务支持	单目标 REC	多目标 GREC / OVG	零样本 + 复杂推理
开放性	闭集	开放词汇	开放语义 + 开放描述
交互性	静态输入	静态输入	对话式、上下文感知
部署成本	低	中	高
数据依赖	中（REC 数据）	高（检测+REC）	极高（多任务 SFT）

三、评估数据集¶

3.1 REC（狭义VG）任务评估数据集¶

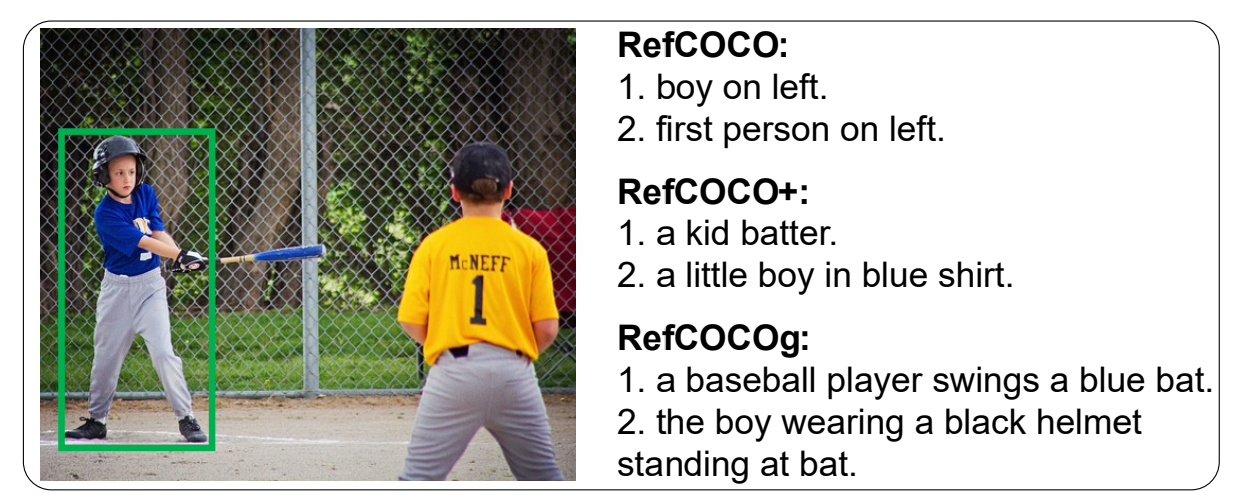

RefCOCO、RefCOCO+ 和 RefCOCOg 是当前狭义 Visual Grounding（即 REC）任务的三大标准基准，均由 COCO 图像构建，但通过不同的语言采集策略刻意引入不同类型的语义挑战。它们共同构成了评估模型在空间关系、外观属性与复杂语言理解三个维度能力的“黄金三角”。

维度	RefCOCO	RefCOCO+	RefCOCOg
定位词限制	允许使用空间位置词（如 left, right, top, middle, first）	禁用所有位置词，仅依赖外观、颜色、类别等属性区分目标	无限制，可自由使用位置、属性、上下文等任何自然语言
描述长度（平均词数）	3.61 词（简短、口语化）	3.53 词（略长，但依然简洁）	8.5 词（长句、复杂语法、多从句）
语言特点	强调空间关系敏感性（如“左边的人”）	强调外观/属性判别能力（如“穿红衣服的人”）	强调复杂指代与上下文理解（如“正在踢球且没戴帽子的男人”）
测试集划分	- testA：仅含人 - testB：仅含非人物体	同 RefCOCO（testA: 人；testB: 物体）	单一 test 集，无 A/B 分割
训练集 queries	120,624	120,191	80,512
验证集 queries	10,834	10,758	4,896
测试集 queries	10,952（testA: 5,657；testB: 5,295）	10,615（testA: 5,726；testB: 4,889）	9,602
核心任务目的	评估模型对空间关系建模的能力	评估模型对外观/属性判别的能力	评估模型对复杂自然语言理解的能力

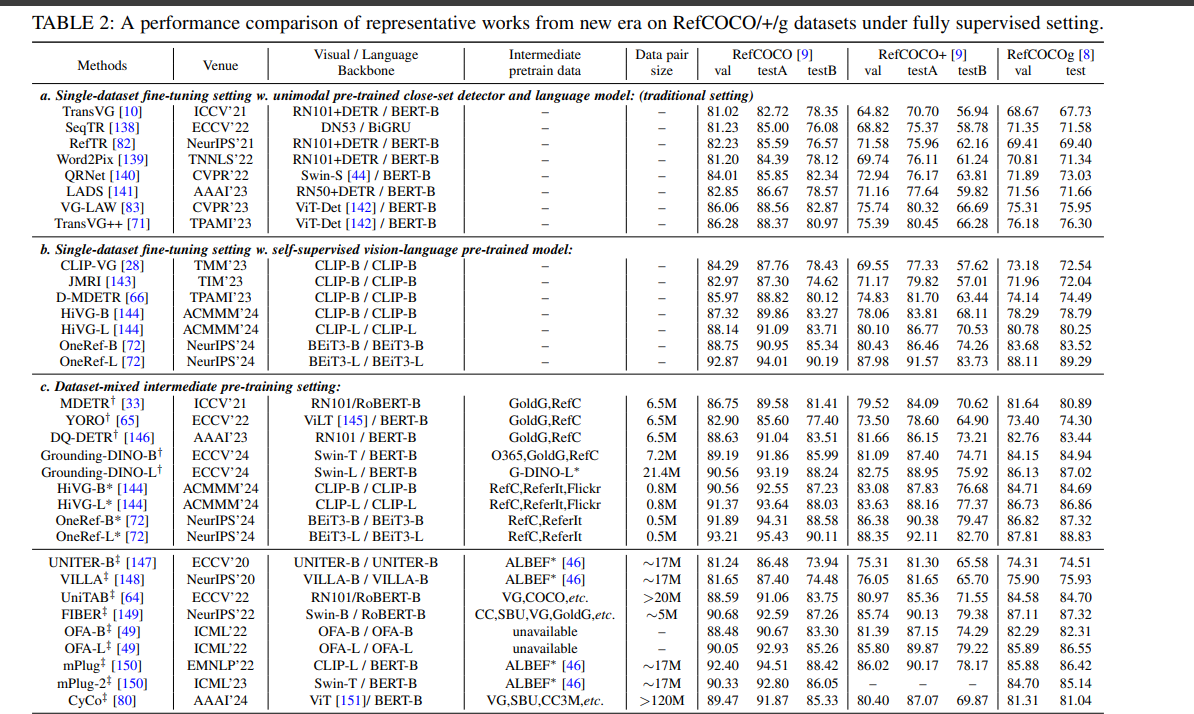

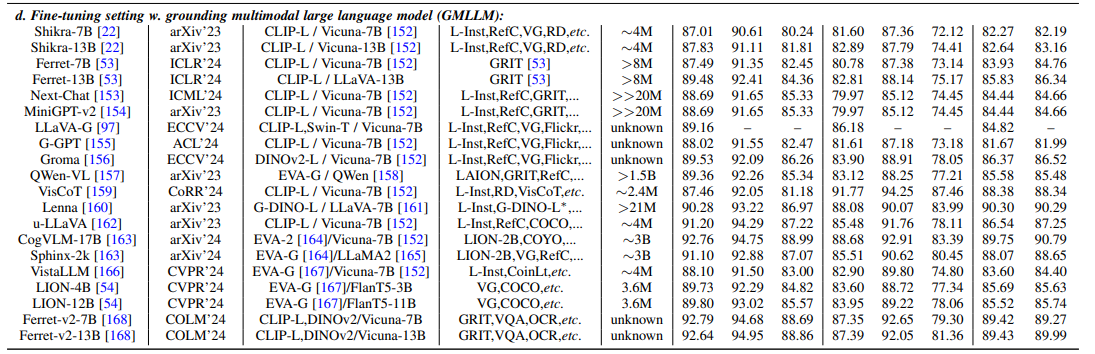

3.2 REC任务Benchmark¶

Info

从上表可以看出，多模态大模型架构与传统检测架构，在REC任务精度持平，没有表现出MLLM的优势

依照经验，MLLM无论是从模型大小还是推理速度上都要逊色于专门设计的模型。但MLLM的好处在于，其可以基于Visual Grounding的能力来处理其他高阶的任务，比如以来空间定位能力的VQA。

3.3 新型REC数据集¶

旧基准已逼近极限（参照上图，清洗后的数据评估指标已接近饱和），而新模型（GMLLM， Grounding Multimodal Large Language Model，具备视觉定位能力的多模态大语言模型）的能力边界远超旧任务定义——必须同时‘放大’难度与‘细化’场景，才能继续推动视觉定位研究。

Ref-L4² 把经典 REC 任务拉向“更长更杂”的极限；HC-RefLoCo³ 把 REC 拉向“以人为中心的长语境”极限，两者共同构成 GMLLM 时代的新试金石。

维度	Ref-L4	HC-RefLoCo
任务定位	为 GMLLM 时代重新清洗、整合的经典 REC 基准	面向 LMM 的以人为中心的长语境 REC 基准
数据来源	RefCOCO / RefCOCO+ / RefCOCOg（清洗后） + Object365	COCO、Object365、LVIS、CrowdHuman 等
总图片数	9,735（训练 5,394 / 验证 2,341 / 测试 2,000）	13,452
总描述数	45,341（训练 25,341 / 验证 10,000 / 测试 10,000）	44,738
人均描述占比	未统计	≈ 100%（所有描述均围绕人）
平均描述长度	24.2 tokens	93.2 tokens（含多轮上下文与长语境）
人-物交互/属性	仅少量	丰富：外观、动作、交互、OCR 文本、名人身份等
目标数分布	单目标	单目标（聚焦人物及其关联对象）
评测指标	[email protected]（IoU ≥ 0.5）	[email protected]（IoU ≥ 0.5）
核心特色	“大规模 + 开放词汇 + 长描述 + 复杂句法”四重挑战	首个针对“人”的长语境、细粒度、交互密集型 REC 基准

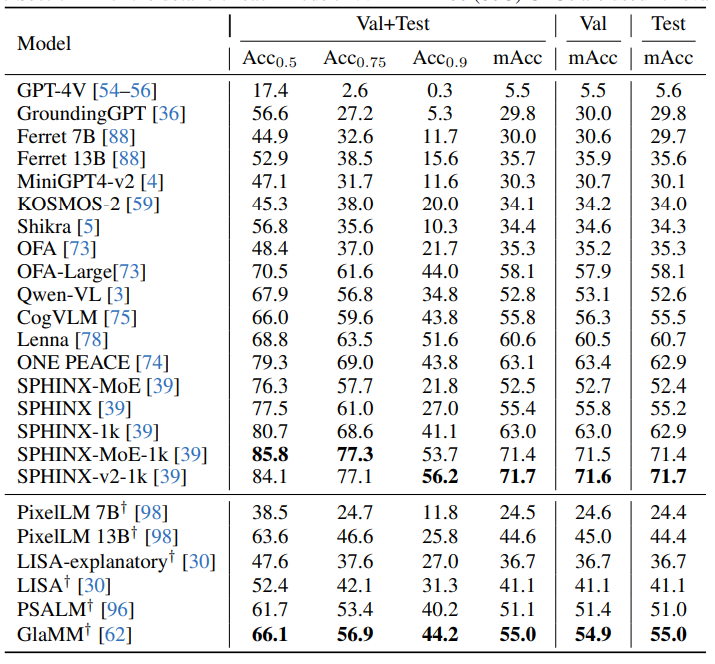

Ref-L4数据集评测结果

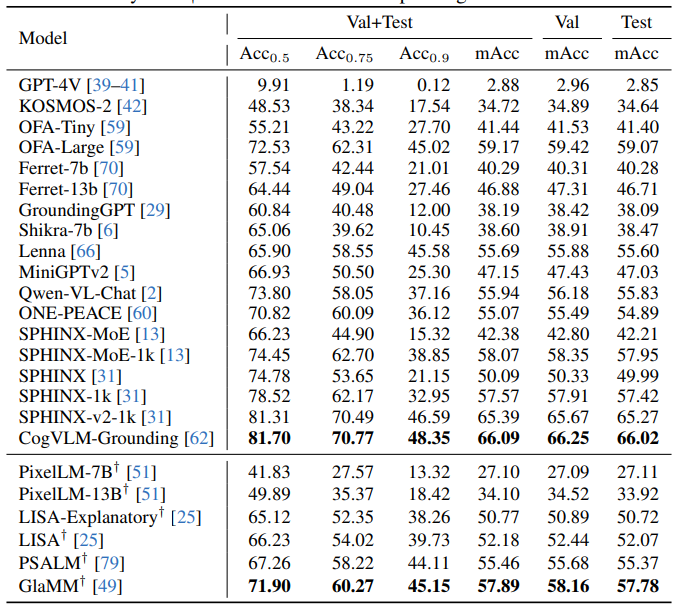

HC-RefLoCo数据集评测结果

结论

MLLM在RefCOCO数据集上的性能表现已经饱和，评估模型泛化性时不再具有参考意义

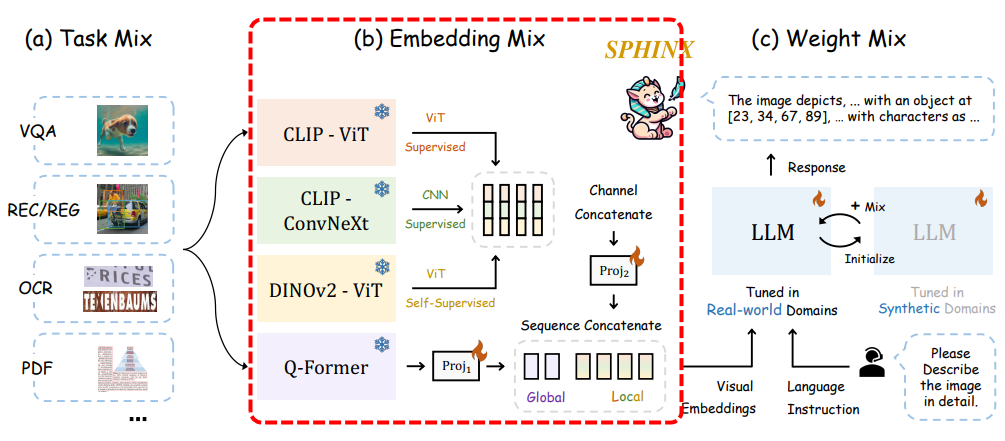

CogVLM、GlaMM、SPHINX-v2此类工作值得借鉴

3.4 广义VG任务评估数据集¶

数据集	来源图像	图片数	描述总数	单目标	多目标	无目标	关键特点
gRefCOCO¹⁸	MS-COCO	19,994	278,232	186,008	60,287	32,202	在 RefCOCO 基础上人工扩标，覆盖 0/1/N 三种情形，规模最大、标注最全
Ref-ZOM¹⁹	MS-COCO	55,078	90,199	56,972	21,290	11,937	“ZOM” = Zero-One-Many，官方明确标注三类样本
D3²⁰	GRIT/GRD	10,578	422	0	316	106	规模极小，专为多目标 & 无目标快速原型验证设计

广义 VG 数据集标志着 Visual Grounding 评估从“理想实验室”迈向“开放现实世界”。尽管当前尚缺权威模型性能报告，但其设计哲学——支持任意数量目标、兼容否定与缺失场景——已为下一代多模态系统指明了能力边界。未来工作需在这些数据集上系统评估 GMLLM 的泛化性、鲁棒性与交互一致性。

四、Training-Free 方法：Prompt Engineering¶

Prompt-based 方法的核心思想是：通过设计输入形式或推理流程，在不修改模型参数的前提下，激发多模态大模型（GMLLM/VLM）潜在的 Visual Grounding 能力。其典型特征是：

Training-free：无需微调或重训练；
以推理时间为代价换取精度提升；
依赖模型本身的理解与生成能力；

4.1 超分 + 切小图（Super-Resolution + Cropping）¶

动机：解决小目标在原始图像中像素占比过低、特征模糊的问题。

流程：

将大图按网格或语义区域切分为若干子图；
对每个子图使用超分辨率模型（如 AuraSR）放大 4 倍；
将放大后的子图分别输入 VLM 进行定位。

优点：

显著提升小目标的像素信息与纹理细节；
减少复杂背景干扰；
兼容任意现成 VLM（无需适配）。

缺点：

计算成本激增（图像数量 × 放大倍数）；
大目标被切割后可能上下文断裂，定位性能下降；
超分可能引入伪影或失真，误导模型判断。
整图的上下文信息丢失

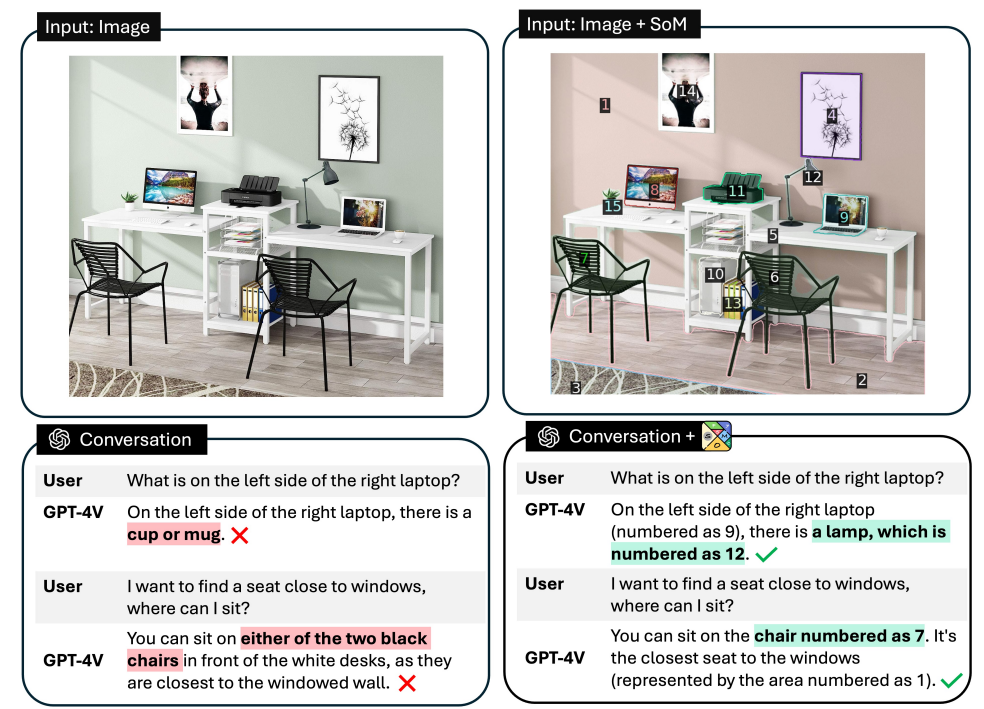

4.2 SoM（Set-of-Mark Prompting）¶

出处：“Set-of-Mark Prompting Unleashes Extraordinary Visual Grounding in GPT-4V”（2023）⁴

核心思想：通过在图像上叠加可言说的视觉标记（如数字/字母），将定位任务转化为符号引用任务，从而释放 GPT-4V 的细粒度理解潜力。

流程：

图像分区 → 把整图切成可定位的语义区域
标记生成 → 给每个区域贴唯一、可“说”的编号
合成输入 → 原图+标记形成新图喂给 GPT-4V
文本提示 → 让 GPT-4V 直接引用编号对话，精准定位
零样本任务 → 用同一流程完成检测、分割、跟踪、导航等
“哪个是‘站在沙发后面的狗’？” → GPT-4V 返回“编号 27” → 用 27 号掩码作为最终分割结果。

局限

对开源 VLM（如 LLaVA）效果有限——因其未在带标记图像上训练；
LLaVA-Grounding 等专用模型通过微调可适配 SoM，但通用性仍弱于 GPT-4V。

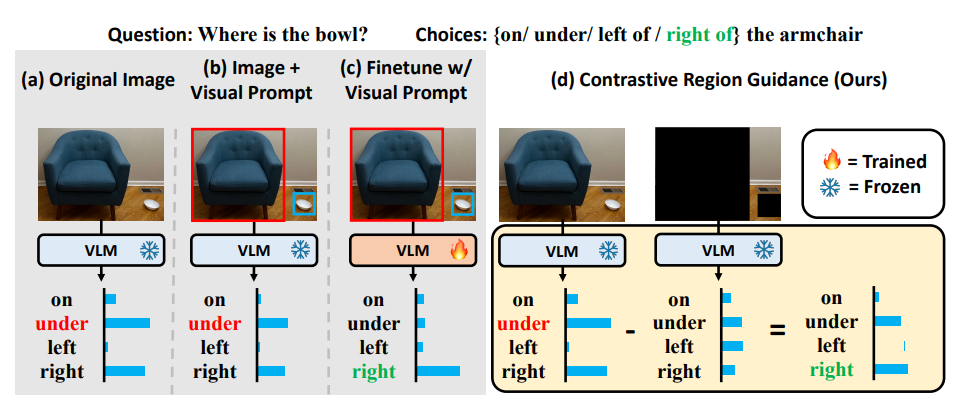

4.3 CRG¶

出处：“Contrastive Region Guidance: Improving Grounding in Vision-Language Models without Training”（2024）⁵

这篇文章提出了一种名为 Contrastive Region Guidance (CRG) 的新方法，旨在无需训练即可提升开源视觉-语言模型（VLMs）在细粒度视觉理解任务中的性能。CRG通过对比模型在有/无视觉提示（如边界框）时的输出，来引导模型关注图像中的关键区域，从而纠正其先验偏差，提高对特定区域的准确理解。

核心思想：通过屏蔽图像中的关键区域（如物体），观察模型输出的变化，从而弱化模型对无关先验的依赖，强化对目标区域的关注。

局限：

需运行模型两次，推理延迟翻倍；
依赖外部检测器生成候选区域；
仅适用于有限选项问答（如选择题），难以用于开放生成。

注意

CRG 本质是后处理验证机制，而非直接提升定位能力。

4.4 CoRGI¶

出处：CoRGI: Verified Chain-of-Thought Reasoning with Visual Grounding （2025）⁶

作者指出，目前许多视觉-语言模型（VLM）使用 Chain of Thought（CoT）提示虽生成逻辑性强但可能缺乏视觉依据，存在“脱离图像内容”的幻觉问题
方法：为克服推理与视觉输入的脱节，提出 CoRGI（Chain of Reasoning with Grounded Insights）——一个模块化框架，在推理过程中引入显式的视觉验证机制，无需端到端重训练即可与现有 VLM 集成

CoRGI 包含以下三个关键阶段：

推理链生成：VLM 根据图像与问题生成多步骤的 CoT 推理链。
视觉证据验证（VEVM 模块）：对每一步推理，引入视觉验证过程，包含以下三步：
1. 相关性分类：使用轻量级分类器判断步骤是否需要视觉验证，并给出重要性评分（如“重要性：75%”）。
2. RoI 选择：使用 Ground Truth（若数据有标注对象）或 Grounding DINO 检测器定位相关图像区域。
3. 视觉证据提取：对选定区域使用 VLM 提供视觉内容描述作为“事实依据”。
答案合成：综合原始问题、推理链与视觉证据，生成更有事实依据、更可信的最终答案

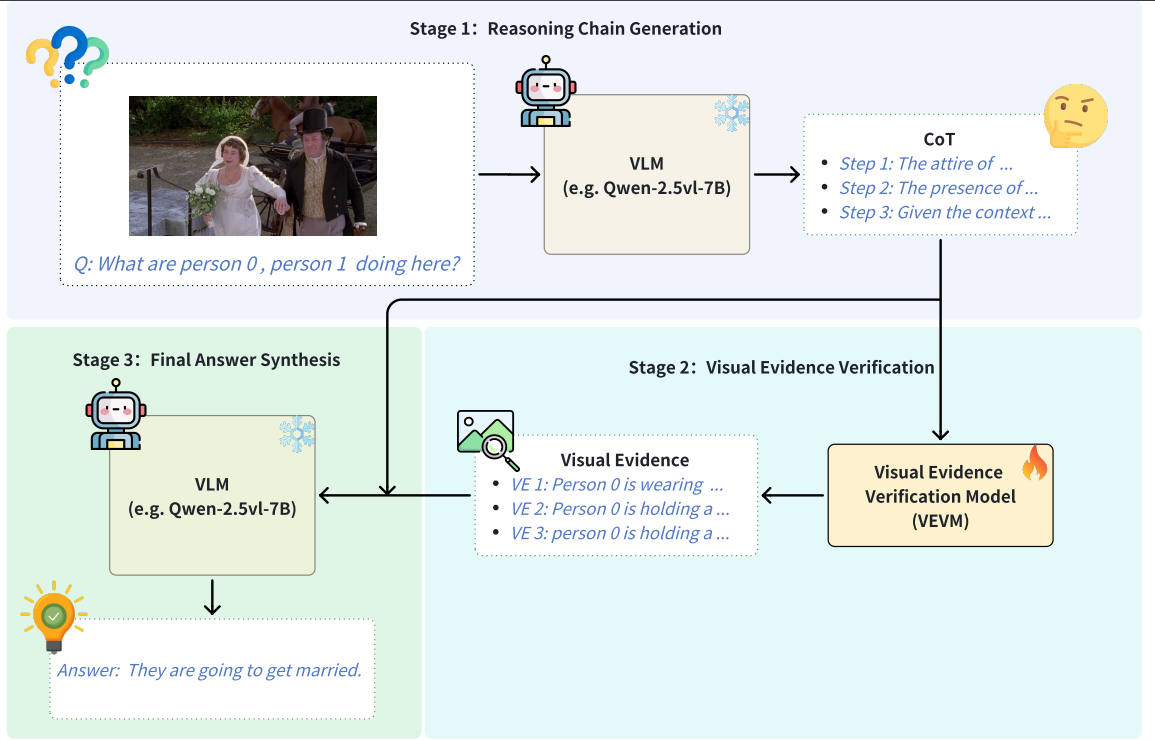

模型整体框架：

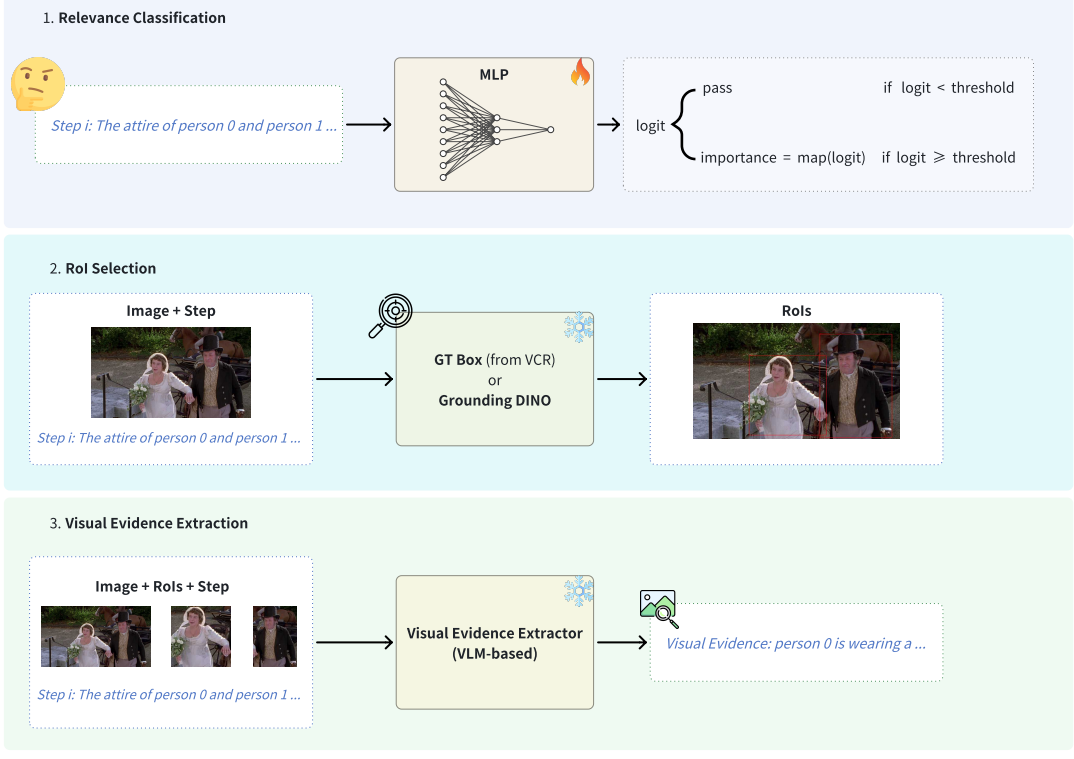

VEVM模块结构图：

实际上，本文方法依然有更改进空间，比如在Answer中加入局部视觉元素，这样就可以实现带有视觉证据的端到端的Grounding CoT，改进工作在本文的后面会讲到。

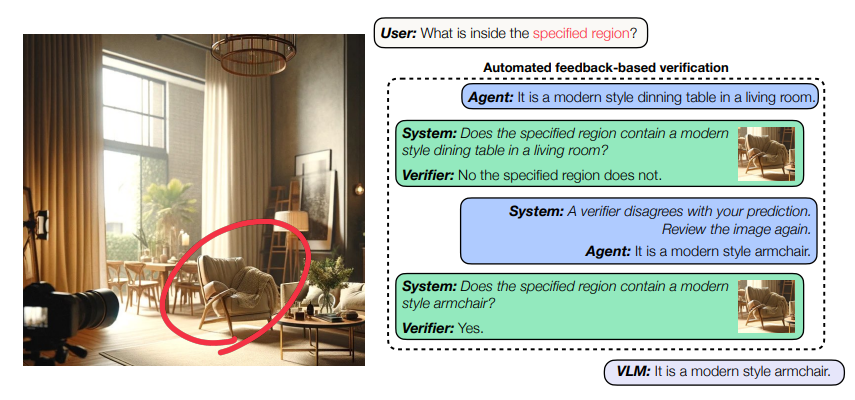

4.5 Self-Correction¶

出处：Can Large Vision-Language Models Correct Semantic Grounding Errors By Themselves?（2024）⁷

该研究以一种全新的思路，探讨是否可以通过“反馈”帮助 VLM（视觉–语言模型）自我改正语义定位（semantic grounding）错误，且不依赖于领域内训练数据、模型微调或结构调整。

论文的核心思路是：把“语义定位任务”转化为一个“预测—验证—修正”的循环，通过反馈机制来增强 VLM 的自我改正能力。

作者发现VLM 可以向自身生成高质量的反馈（作为“验证器”），即把“语义定位”转换成一个二元分类问题：给定图像、文本和预测框 → 询问 VLM：这个预测对吗？

五、数据合成：如何合成高质量的Grounding数据¶

高质量、大规模的标注数据是提升 Visual Grounding 能力的基础。然而，人工标注成本高昂、效率低下，且难以覆盖开放词汇与复杂场景。为此，研究者提出自动化数据合成与多粒度对齐策略，从“量”与“质”两个维度突破数据瓶颈。

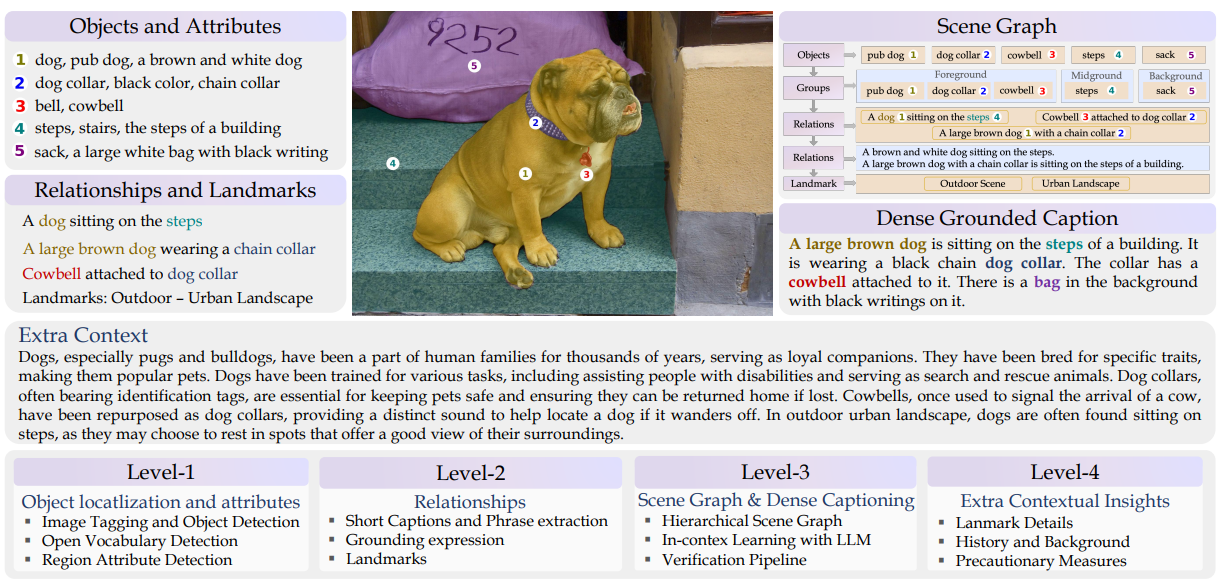

5.1 GranD：大规模像素级 Grounding 数据的自动构建¶

基于 GLaMM: Pixel Grounding Large Multimodal Model, 2023⁸

GranD 的标注 Pipeline 旨在自动化生成大规模、密集、像素级对齐的图像-文本数据集，解决传统人工标注成本高、规模受限的问题。其核心贡献包括：

7.5M concept 标注在 810M 区域上，每个区域附带分割掩码（Segmentation Mask）。
多层次语义标注：从物体属性到场景关系，再到上下文推理，覆盖视觉-语言任务的全面需求。
GranD 数据集的自动注释流水线分为四个层级，层层递进，构建出语义丰富、分层次的视觉–语言对齐数据：

Level 1 — 对象、属性与深度信息

目标：识别图像中的基本语义单元，包括对象（objects）、属性（attributes）、深度特征（depth information）。
具体操作：
- 检测模型：融合多个 SOTA 模型（如 CoDETR、EVA-v02、OWL-ViT），通过多数投票（IoU≥0.5 且至少2个模型检出）过滤冗余框。 = 属性生成：用 GRiT 和 GPT4RoI 为每个物体生成颜色、材质、状态等属性。
- 深度估计：MiDAS 预测深度，辅助空间关系推理。
输出：物体框、分割掩码、属性标签（如“红色汽车”、“破旧轮胎”）。
意义：为后续层级提供精细的视觉基础，包括每个区域的像素边界和属性语义。

Level 2 — 简短 caption 与关系标识

目标：连接 Level 1 中的对象与属性，形成短 caption 并标识对象间关系。
具体操作：
- 场景描述生成：BLIP-2 和 LLaVA 生成短标题（如“狗坐在台阶上”）。
- 短语提取：SpaCy 解析句子中的主谓宾结构（如“狗-坐-台阶”）。
- 关系对齐：用 MDETR 将短语中的主体/客体对齐到 Level-1 的物体框，形成结构化三元组（如）。
- 地标分类：LLaVA 将场景归类为粗粒度（如“户外-城市景观”）和细粒度（如“公园长椅”）类别。
意义：将视觉区域与语言描述结合，建立基本的视觉–语言关联。

Level 3 — 构建场景图（Scene Graph）以生成密集 captions

目标：按照语义层级组织信息，形成结构化场景图，进一步生成密集的 grounded captions。
具体操作：
- 场景图构建：整合 Level-1/2 的输出为分层图（物体→属性→关系→地标）。
- 密集描述生成：用 Vicuna-13B 通过上下文学习（In-context Learning）生成自然语言描述。编写Prompt要求模型：
  - 按深度分层（前景/中景/背景）组织物体。
  - 隐式包含所有关系三元组，避免冗余。
- 质量验证：通过 Chain-of-Thought 提示自检描述与场景图的一致性，缺失物体会触发重写。
意义：结构化视觉信息与语言内容，让 caption 更加全面、深入，具备多对象关系的语境描述。

Level 4 — 增加历史与社会背景语境 - 目标：为图像场景赋予更丰富的世界背景，引入背景知识与文化／社会语境。 - 具体操作： - 采用 Vicuna-13B 基于场景内容生成背景知识（如“狗链上的铃铛用于防止宠物走失”），避免直接提及物体，聚焦用途、历史或潜在风险 - 意义：让模型不仅理解视觉与语言本身，还能结合背景知识，提升视觉对话生成的丰富性与深度。

举个通俗的例子

假设输入是一张“猫坐在桌子上，桌上有一个杯子”的图像：
Level 1：识别出“猫”、“桌子”、“杯子”，对每个对象生成分割掩码，并记录属性（猫是白色，杯子是玻璃材质等）。
Level 2：生成多个简短描述，例如 “a cat sitting on a table”; 并标注猫和桌子之间的关系（“on”）；桌子与杯子之间的关系（“on”）等。
Level 3：构建 scene graph，例如 Cat — on → Table → holds → Cup；然后用 LLM 生成更丰富的caption，如 “A white cat sits patiently on a wooden table, while a glass cup rests next to it.”
Level 4：加入背景信息，例如 “The setting resembles a cozy kitchen scene, common in European households,” 或 “The glass cup appears delicate, suggesting a refined setting.”

5.2 Advancing Fine-Grained Visual Understanding with Multi-Scale Alignment⁹¶

为了描述一个Grounding信息，有坐标、文本、子图三种描述形式，信息密度逐渐上升。

符号	含义（英文）	含义（中文）	说明
C	Coordinates	坐标	对象的坐标信息，通常用边界框（bounding box）表示，如 \([x_1, y_1, x_2, y_2]\)
T	Text	文本	对象的文本描述，例如“一只灰色和白色相间的小猫”
I	Image	图像	对象的图像信息，通常指从原图中裁剪出的对象子图（augmented sub-image）

在这项工作中，作者定义了6项任务

表示	含义	举例说明
C → T	输入坐标，输出文本	给定一个边界框坐标，模型输出对该区域对象的文本描述（如：`[100, 200, 150, 250]` → “一只灰色和白色相间的小猫”）
T → C	输入文本，输出坐标	给定一个对象的文本描述，模型输出对应对象的边界框坐标（如：“红色苹果” → `[x₁, y₁, x₂, y₂]`）
C → I	输入坐标，输出图像	给定一个边界框坐标，模型输出对应区域的图像子图（或用于验证该区域内容）
I → C	输入图像，输出坐标	给定一个对象的图像子图，模型输出该对象在原图中的坐标位置
T → I	输入文本，输出图像	给定一个对象的文本描述，模型输出对应的图像子图（或在候选子图中匹配最符合描述的一个）
I → T	输入图像，输出文本	给定一个对象的图像子图，模型输出对该对象的文本描述（如：子图 → “玻璃材质的水杯”）

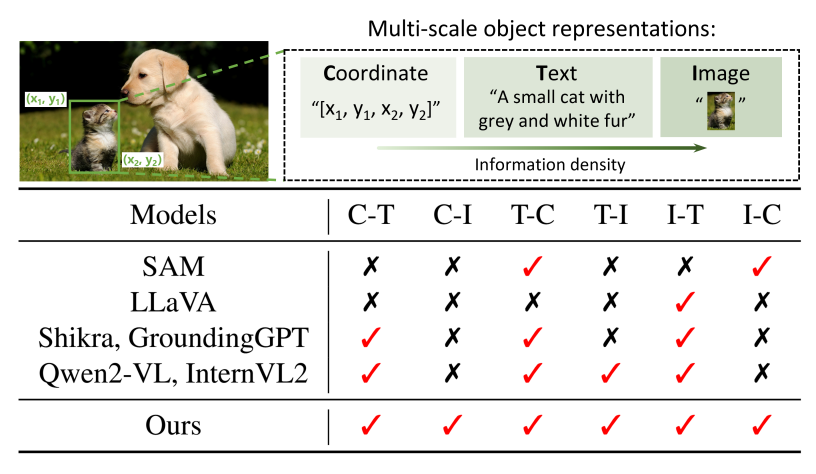

通过上图说明现有模型大多只实现了部分Grounding对象信息对齐（如C-T、T-C），但缺乏对Grounding子图（I）的显式整合与对齐，导致模型无法充分利用对象图像所包含的丰富细节信息。

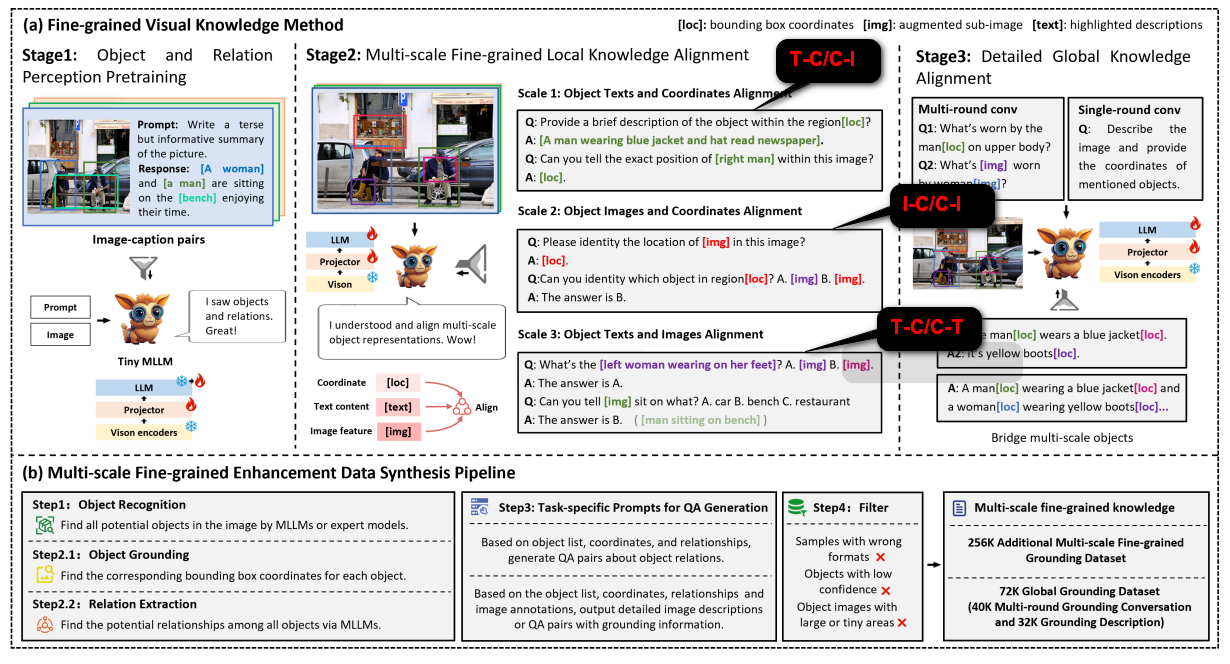

由此，这篇工作引入子图与坐标之间的对齐数据（重点看下图的标注案例）

在Visual Grounding任务中，不止REC、REG、RES任务之间可以相互促进，上文中说明的不同粒度任务之间可以相互促进

六、监督微调（SFT）¶

6.1 在Question中添加对子图embedding的描述¶

在 Ferret（2023）¹⁰之前，很多 MLLM（如 LLaVA）只能处理整张图像的特征，无法精细地“看”某个具体区域。而 Ferret 的目标是：

支持用户指向任意区域（任意形状）（如“这个红色按钮”）
让模型理解该区域的语义（如“这是一个紧急停止按钮”）

这就需要一种机制，从图像中提取任意区域的视觉特征，而不是仅仅使用整张图的embedding。

Ferret 模型中，关键组件之一是 Spatial-Aware Visual Sampler（空间感知视觉采样器），它的作用是提取图像中任意形状区域的连续视觉特征，以支持对点、框、自由形状（如涂鸦、多边形等）的精细理解。

实现方式详解

输入
图像特征图 Z ∈ ℝ^{H×W×C}：由 CLIP-ViT 提取。
区域掩码 M ∈ ℝ^{H×W}：二值掩码，1 表示目标区域，0 表示背景。
步骤流程
1. 随机采样正样本点
  1. 在掩码 M 中值为 1 的位置随机采样 N=512 个点。
  2. 每个点的特征通过双线性插值从特征图 Z 中获取。
2. 空间感知特征提取（级联多个 block）
  每个 block 包含三步：采样 → 聚合 → 池化
  1. Sampling（采样）
    使用 Farthest Point Sampling 从 512 个点中选出 = 128 个点，确保空间覆盖性。
  2. Gathering（聚合）
    - 对每个采样点，找到其 K=24 个最近邻点。
    - 对每个邻居，计算相对特征和坐标差异
  3. Pooling（池化）
    对每个点的 24 个邻居特征做 max pooling，得到该点的最终特征表示。
3. 级联多个 block
  - 默认使用 2 个级联 block，每轮采样点数减少（如 512 → 128 → 32），但特征维度更丰富。
  - 最终输出 32 个点的特征，展平后投影到 LLM 的嵌入维度，用于替换输入中的 <SPE> token。

Tips

在读这篇文章时，有这样一个问题，在sft阶段，既然Question中的token是不计算loss的，那么Sampler的梯度哪来的？
答：梯度的回传方式
cross-entropy loss → answer logits → LLM hidden states（在self-attn阶段anwser的hidden states会与question的hidden states进行交互） → 投影层 → Sampler 输出 → Sampler 可学习参数

结论

对于REG任务，对于局部区域Embedding的关注更有利于细粒度的感知，比单纯给一个文字化的坐标要好。

但是如果子图仅仅是一个矩形，该方案就显得有些多余设计，因为矩形是可以被crop的。

6.2 在Answer中添加对子图embedding的描述¶

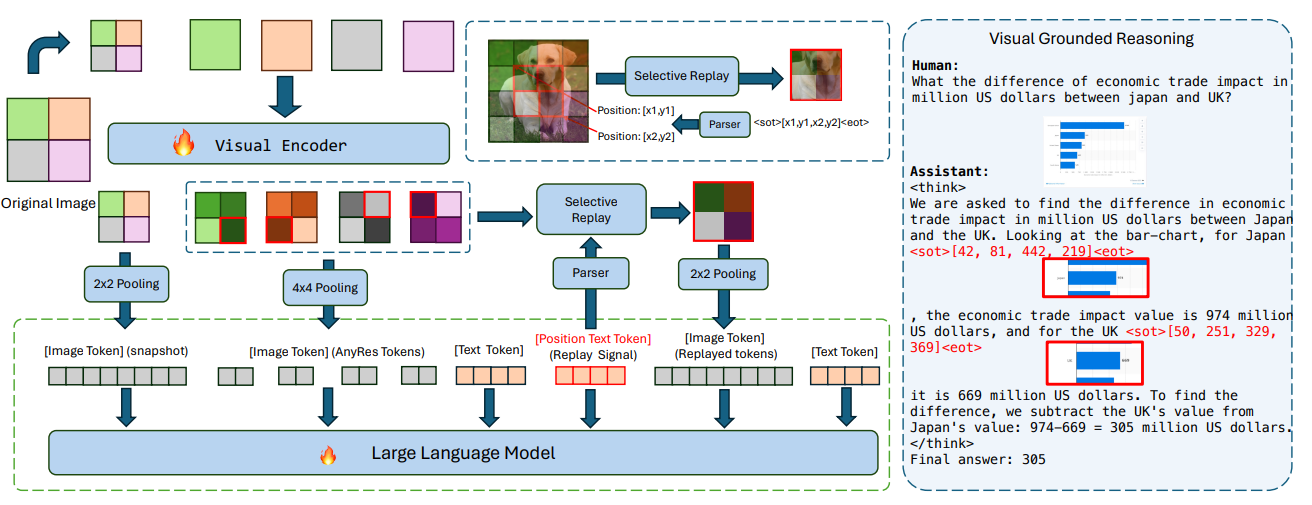

上图为VGR: Visual Grounded Reasoning（2025）¹¹的框架图，这项工作使得答案中带有图像的token，从而可以使得答案中的文字可以拿到局部图像的细粒度信息，从而增强模型的细粒度视觉理解能力。

预先条件：答案中带有 <sot> [x1, y1, x2, y2] <eot> 字样，当输出<eot>触发局部视觉信息采样

具体步骤如下：

图像预处理与特征池（Visual Feature Pool）构建
- 图像首先通过 CLIP-ViT 编码器提取视觉特征。
- 使用 LLaVA 的 AnyRes 策略将图像切分为多个 patch（最多 16 个），生成高分辨率的视觉 token。
- 这些 token 被压缩（通过 2×2 或 4×4 的 pooling）后，存入一个统一的视觉特征池（feature map S），供后续选择性地“重放”。
模型生成“重放信号”
- 在推理过程中，当模型需要查看图像某个区域时，会生成一个特殊的重放信号：
  <sot>[x1, y1, x2, y2]<eot>
  这个信号表示模型希望“重放”图像中某个 bounding box 区域的内容。
动态插入图像 embedding（feature replay）
- 一旦检测到重放信号，系统从特征池中提取对应区域的视觉 token（以一种类似于ROI Pooling的方式，先将eot前面的坐标缩放到特征图维度，之后采样），并直接插入到当前 token 序列中，紧跟在 <eot> 之后。
- 这些图像 embedding 与文本 token 一起被送入语言模型，参与后续的生成过程。

6.3 额外引入DINOv2增加细粒度特征¶

问题引入：在使用“任意分辨率”（Any Resolution，在LLava-HD中提出）方法时，图像被划分为多个高分辨率局部图像块（local patches），而原始低分辨率图像（global image）则保留全局语义信息。单一的CLIP模型不适合作为局部Patch图像的特征提取器，因为从CLIP的训练方式可以推断出，CLIP更专注于图像的全局语义信息。

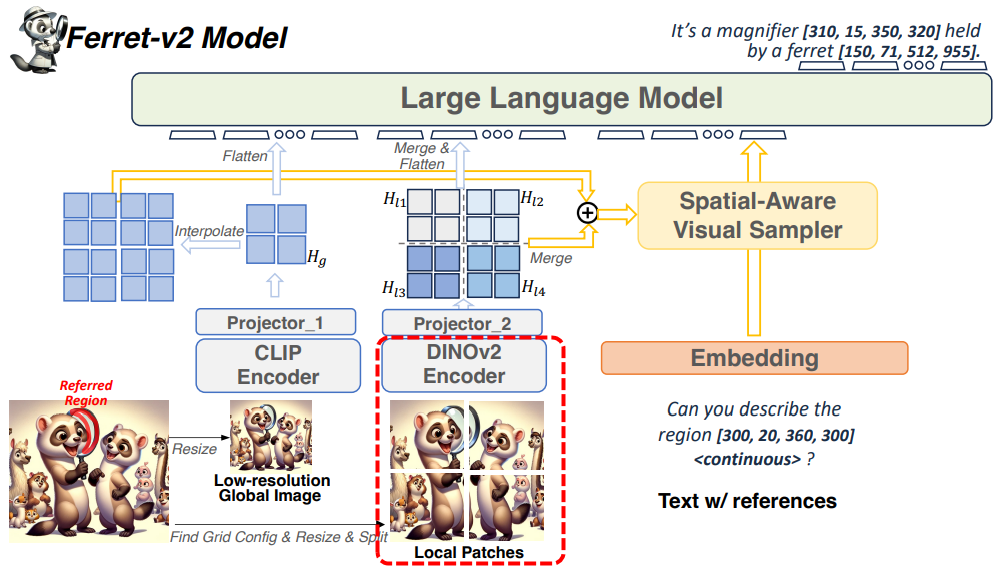

在Ferret-v2¹²中引入 DiNOv2 的主要动机是为了解决高分辨率图像处理中“全局语义”与“局部细节”之间存在粒度差异的问题，从而增强模型对细粒度视觉信息的理解和感知能力。

具体而言：

CLIP 的局限性
CLIP 模型采用图像-文本对比学习策略，擅长捕捉图像级的语义信息，但由于训练过程中缺乏细粒度的像素级监督，导致其对局部细节（如物体的形状、纹理等）感知能力较弱。
DiNOv2 的优势
DiNOv2 采用自监督学习策略，在训练过程中同时考虑图像级和图像块级的特征学习，能够有效地捕捉局部对象的细节信息（如形状、纹理等）。因此，DiNOv2 更适合处理高分辨率局部图像块，能够弥补 CLIP 在细粒度视觉感知上的不足。

结论

引入额外的视觉编码器输出新的视觉特征可以使得GMLLM获取更多视角或者尺度的信息，但是引入的额外视觉token也会增加计算量。

实际上，在这篇工作之前就有项工作SPHINX（2023）¹³在多视觉编码器信息融合上做得更为彻底（如下图），其也考虑token量过大的问题，采用一个proj层来压缩token数。

6.4 引入额外Grounding Model¶

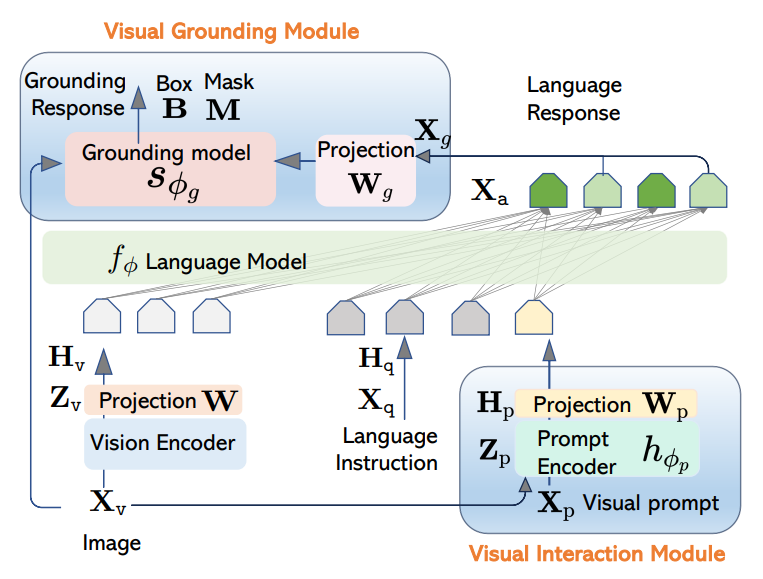

LLaVA-Grounding （2023）¹⁴引入单独的 Grounding model分支来处理Grouding任务。

引入 Grounding model 是功能解耦、精度提升、能力扩展的关键设计：

解耦：让 LLM 专注语义，Grounding model 专注定位。
精度：利用专用检测/分割模型的 SOTA 性能。
扩展：实现像素级 grounding 与多轮对话的兼容。

LLaVA-Grounding 的推理过程可以拆成 4 个原子步骤： 1. 文本+图像一起送进 LLM 2. LLM 每遇到一个 <seg> token，就把它对应的隐状态抽出来 3. 用可训投影层把隐状态变成 256-d 的“定位向量” 4. 把定位向量连同原图一起送给冻住的 Grounding Model，得到框/掩码

6.5 引入额外Segmentation Model¶

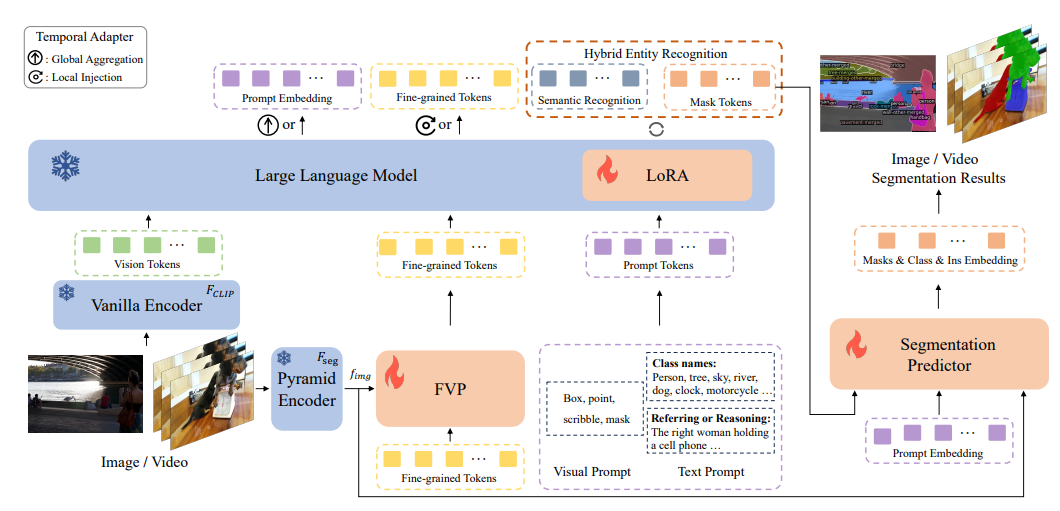

类比于LLaVA-Grounding的工作，GLaMM和HyperSeg¹⁵采用额外的分割模型（SAM、Mask2former）来处理分割任务，在推理时，LLM 只负责语义，视觉细节和交给外挂的分割模型。

LLM 本身不改任何权重结构，只输出语义符号和 [SEG] 隐状态；真正的高分辨率掩码由外挂分割头完成。

6.6 定位Loss¶

在传统的多模态大模型中，视觉区域的选择往往依赖于文本描述或粗略的注意力机制，容易导致定位不精确。VGR（Visual Grounded Reasoning，2025）框架要求模型在推理过程中自主生成定位区域（bounding boxes），并通过精确的坐标回归来提高视觉定位的准确性。因此，作者引入了额外的检测损失来监督模型对区域的精确预测。

定位损失由两部分组成： - L1损失：衡量预测框与真实框的中心坐标、宽度和高度的绝对误差。 - GIoU损失（Generalized Intersection over Union）：解决IoU损失在框不重叠时梯度消失的问题，进一步优化框的重叠度。

具体而言，在anwser输出的坐标<sot> [x1, y1, x2, y2] <eot> 中，通过一个小型MLP（多层感知机）将<eot>的hidden state映射到4维的框坐标（中心坐标、宽高），并用上述损失进行优化。

这样与交叉熵损失（用于文本生成）联合训练，确保模型在生成推理链的同时，能够精确地定位关键视觉区域。

6.7 以CoT+Grounding方式在Answer中引入视觉token¶

在4.4小节CoRGI埋了个伏笔，当时提到后续工作可以将COT与视觉信息结合起来。

本文多次提到的VGR（Visual Grounded Reasoning）就完成了上述任务，VGR提出能「边推理边按需回看指定图像区域」的多模态大模型新范式，并首次构建了相应的高质量视觉推理数据集与训练方法，在只使用 30 % 视觉 token 的情况下，就在多个需要精细视觉理解的任务上显著优于现有模型。

打破传统 MLLM 只在语言空间推理的局限，让模型在生成 Chain-of-Thought 的过程中自主决定何时、何处回看图像
设计「选择性特征回放」机制：模型输出 <sot>[x1,y1,x2,y2]<eot> 信号 → 实时拉取对应区域的压缩视觉 token → 继续推理。

七、总结¶

本文从Visual Grounding的定义出发，给出该任务的评估方式和作用，以及常见的模型结构。同时，面向该任务，在Prompt、数据合成、SFT三个方面归纳学界对于Visual Grounding的典型解决方案。

然而，由于篇幅和时间原因，依然会有部分经典工作遗漏，比如CogVLM¹⁶ 、KOSMOS-2¹⁷等，这部分读者若对此方向感兴趣可以作为拓展阅读。

后续的调研方向将聚焦于增量学习、Function Call、强化学习在Visual Grounding领域的应用。

综述论文：https://arxiv.org/pdf/2412.20206 ↩
Ref-L4：https://arxiv.org/pdf/2406.16866 ↩
HC-RefLoCo：https://proceedings.neurips.cc/paper_files/paper/2024/file/80f0cd0305f7741659304f5325f3bf6d-Paper-Datasets_and_Benchmarks_Track.pdf ↩
SoM：https://arxiv.org/abs/2310.11441 ↩
CRG：https://arxiv.org/pdf/2403.02325 ↩
CoRGI：https://arxiv.org/pdf/2508.00378 ↩
Self-Correction：https://arxiv.org/pdf/2404.06510 ↩
GLaMM：https://arxiv.org/pdf/2311.03356 ↩
Advancing Fine-Grained Visual Understanding with Multi-Scale Alignment in Multi-Modal Models：https://arxiv.org/pdf/2411.09691 ↩
Ferret：https://arxiv.org/pdf/2310.07704 ↩
VGR：https://arxiv.org/pdf/2506.11991 ↩
Ferret-v2：https://arxiv.org/pdf/2404.07973 ↩
SPHINX：https://arxiv.org/abs/2311.07575 ↩
LLaVA-Grounding：https://arxiv.org/pdf/2312.02949 ↩
HyperSeg：https://arxiv.org/pdf/2411.17606 ↩
CogVLM：https://arxiv.org/pdf/2311.03079 ↩
KOSMOS-2：https://arxiv.org/pdf/2306.14824 ↩
gRefCOCO：https://arxiv.org/pdf/2306.00968 ↩
Ref-ZOM：https://arxiv.org/pdf/2308.13853 ↩
D3：https://arxiv.org/pdf/2307.12813 ↩
