360°旋转文字区域检测实战2：高效标注工具与团队协作指南¶

前言¶

在人工智能技术的快速发展中，旋转文字区域检测作为计算机视觉领域的关键技术，直接影响OCR（光学字符识别）、自动驾驶、工业质检等场景的落地效果。随着技术复杂度的提升，传统的单点式数据处理模式已难以满足高精度模型需求，数据标注、团队协作与算法优化的协同作用愈发凸显。

在当前深度学习驱动的视觉智能时代，数据标注的重要性愈发凸显。尤其是在360°旋转文字区域检测这一复杂任务中，文字可能以任意角度、形态和背景出现，只有通过高质量、精细化的标注，模型才能准确识别多样化的文字区域，从而提升鲁棒性与召回率。无论算法结构多么先进，缺乏丰富且精准的训练数据，模型性能都难以达到预期。

面对海量的标注需求，单人作业不仅效率低下，且难以保证标注质量的一致性。此时，团队协作显得尤为关键。通过明确分工，如标注员负责初步标记，质检员进行抽样审校，项目经理统一反馈与修订规范，团队可以形成高效的协同流程。这种多角色协作不仅加快了标注进度，还确保了数据的一致性和高质量，为后续模型训练提供坚实基础。

然而，数据标注并非一劳永逸。随着模型在实际场景中的部署，新的corner case和未覆盖的场景不断涌现，如特殊排版、模糊文字、遮挡重叠等。此时，持续的数据迭代显得尤为重要。通过对模型“盲区”样本进行补充标注和优化标签集（甚至改变标注规则），团队能够不断丰富数据分布，使模型在更多角度和场景下达到稳定、高效的检测效果。

在众多标注工具中，Label Studio以其灵活的配置、可扩展的插件机制及图形化的团队管理功能，尤其适合360°旋转文字区域检测项目。它支持自定义标签类型、旋转框标注、实时协同审阅与自动质检脚本，无缝集成版本控制与导出格式，使团队能够在同一平台上高效协作、快速迭代。后续章节将基于Label Studio的实战示例，详解如何搭建标注流水线、制定数据标注与迭代策略，加速算法落地。

在最后本文进一步升华主题，在人工智能的发展历程中，“数据为王”与“算法为王”的讨论一直是业界关注的焦点。这两者并非对立，而是相辅相成，共同推动AI技术的进步。“数据为王”强调的是高质量数据在模型训练中的核心作用。另一方面，“算法为王”则强调创新的模型结构和优化方法对于提升AI系统性能的重要性。随着深度学习等技术的发展，新的算法不断涌现，推动了AI在各个领域的应用和突破。

一、Label Studio的安装与基本使用¶

1.1 安装与启动¶

环境准备
使用 Anaconda 创建虚拟环境（以 Python 3.8 为例）：

conda create -n label_studio python=3.8
conda activate label_studio

安装 Label Studio：

pip install label-studio==1.13.1

启动服务：

label-studio start

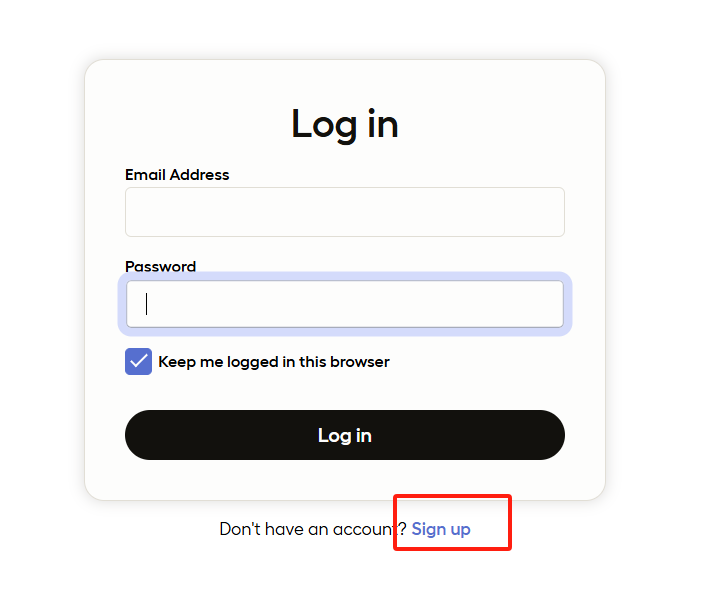

默认会跳转至登录页面，首次使用需注册账号。

其他安装方式
若使用 Docker，可通过官方 Docker Desktop（Windows/macOS）或 Linux 包管理器安装。

1.2 创建项目¶

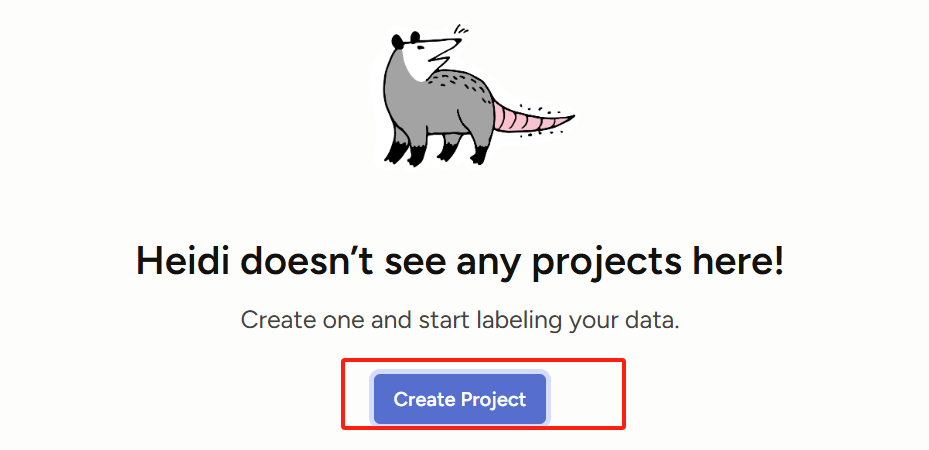

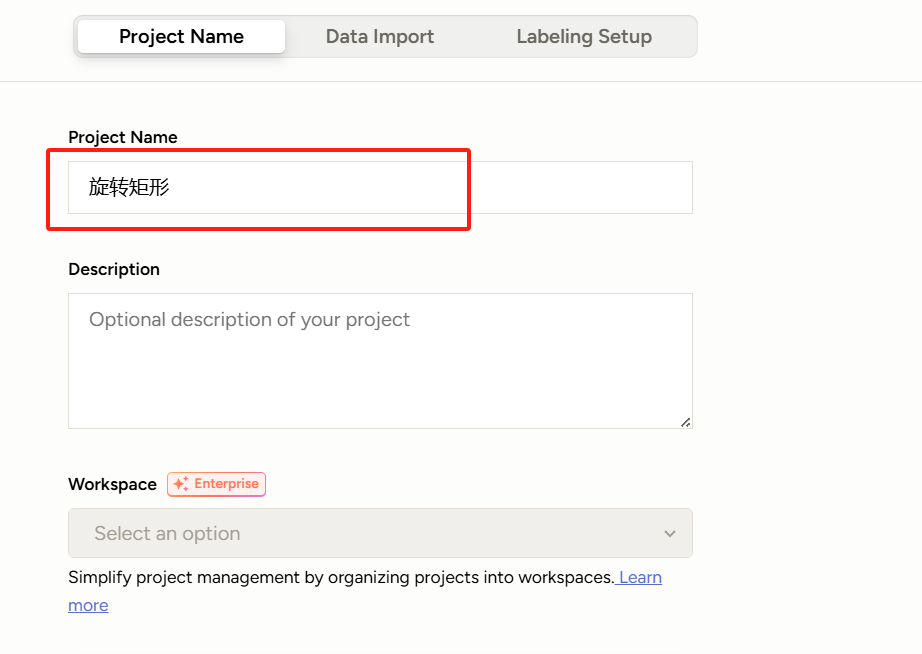

进入 Web 界面后点击 Create Project，输入项目名称和描述。
选择适合的标注任务模板（如图像分类、实体识别、关键点标注等）。
例如，人头标注选择 Keypoint Labeling 模板 [[4]]。

1.3 数据导入¶

进入 Data Import 页面，点击 Upload Files 上传本地数据（支持图像、音频、文本等格式）。
数据上传后，可在任务列表中查看。

上面的方法仅适用于小规模数据，当数据集过大时，比如万级至百万级图片数据需要标注时，就需要用到本地存储。Label Studio 采用本地存储（Local Storage）方式导入数据，主要是为了满足以下需求：

处理大规模数据集：通过本地存储，可以高效地管理和导入大量数据，避免了通过 Web 界面上传大文件时可能遇到的限制和性能问题。
提高数据访问速度：本地存储的数据访问速度通常快于远程存储，有助于提升标注效率。
增强数据安全性：将数据保存在本地，可以更好地控制数据的访问权限，减少数据泄露的风险。
简化数据同步过程：本地存储使得数据的同步和管理更加直接，尤其适用于不依赖云服务的环境。

Label Studio 通过支持本地存储方式导入数据，提供了更高的灵活性和控制力，特别适合需要处理大量数据且对数据安全性有较高要求的项目。

本文会在下面一章会介绍如何开启Local Storage以及怎么使用它。

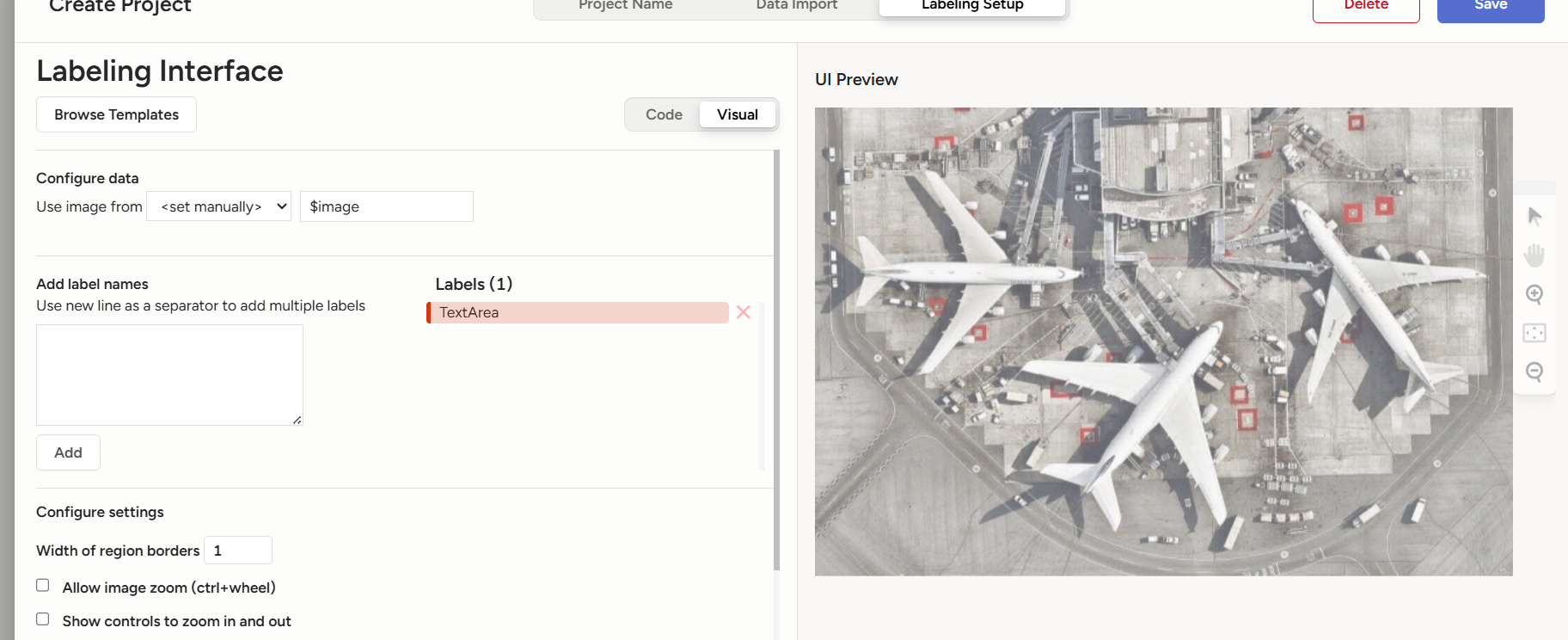

1.4 标签配置¶

点击 Labeling Setup，根据任务需求设置标签：
可视化方式：通过界面拖拽配置标签（如文本分类、实体边界框等。
代码方式：直接编辑配置文件（如 JSON 或 XML 格式），定义标签类型和属性。
示例：人头标注需定义关键点标签（如 "person_head"。

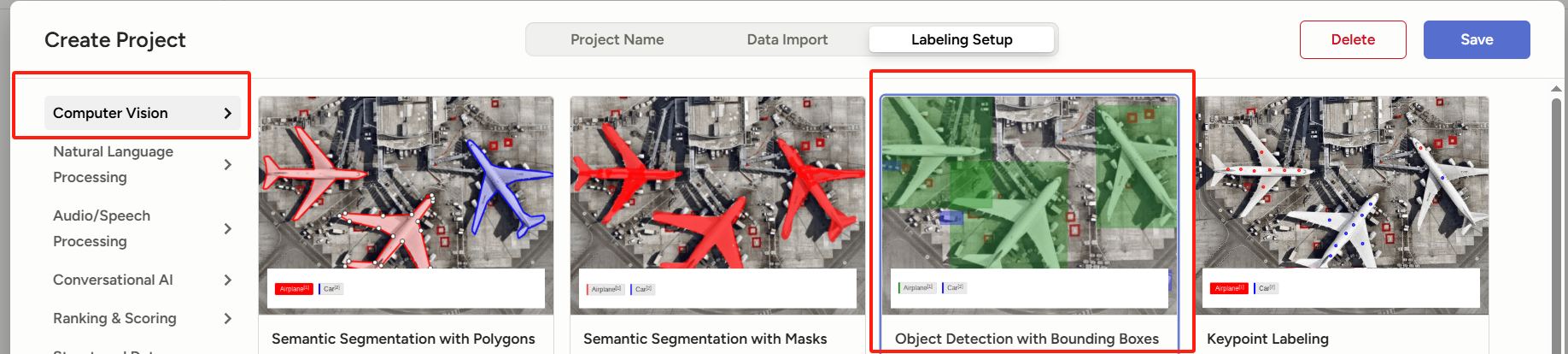

这里我们还是选择目标检测用来标注旋转矩形

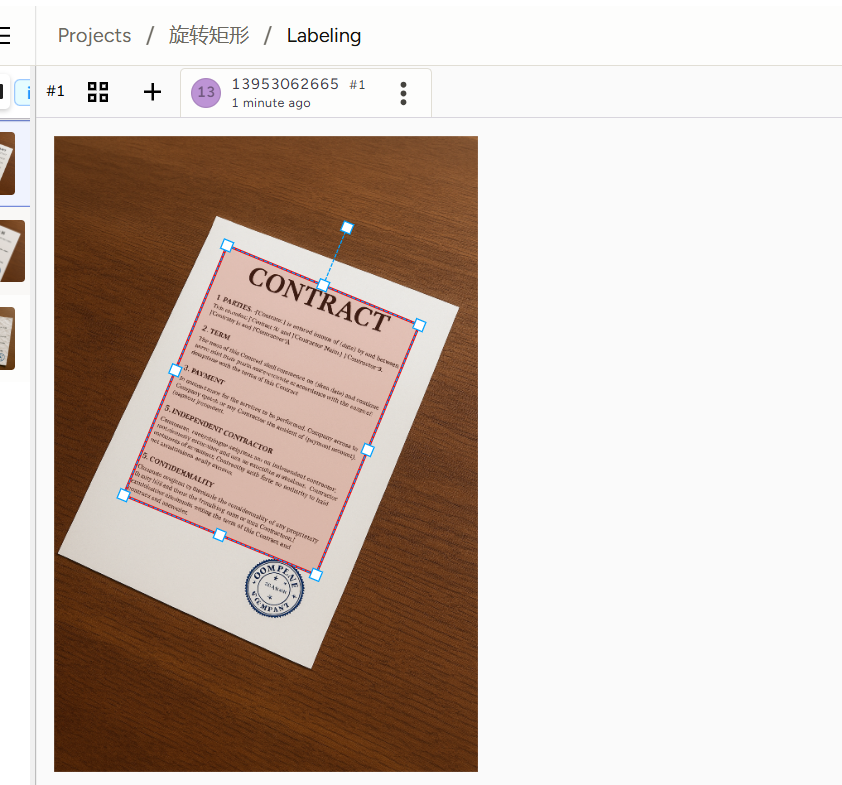

1.5 开始标注¶

配置完成后，点击 Save 进入标注界面。
对图像、文本等数据进行标注（如点击目标位置添加关键点）。
完成单条数据标注后，点击 Submit 提交结果，进入下一条数据。

1.6 数据导出¶

标注完成后，点击 Export 导出结果。
支持多种格式（如 JSON、CSV、YOLO 格式等），可根据需求选择。

1.7 高级功能¶

集成机器学习：通过 Label Studio ML 后端连接模型，实现预测与辅助标注（需编写 predict 方法处理任务数据）。
自定义任务：根据需求调整标签类型（如分类、实体识别、分割等），或结合代码示例快速集成 [[8]]。

二、Label Studio 本地存储方式构建标注数据方法¶

2.1 环境准备¶

在运行 Label Studio 的机器上，设置以下环境变量：
LABEL_STUDIO_LOCAL_FILES_SERVING_ENABLED=true
LABEL_STUDIO_LOCAL_FILES_DOCUMENT_ROOT：指向本地文件根目录，例如 /home/user（Linux/macOS）或 C:\data\media（Windows）

说明：

LOCAL_FILES_SERVING_ENABLED 打开对本地文件的访问支持；

DOCUMENT_ROOT 限制可访问目录，确保安全性。 (Label Studio)

确认 Label Studio 已正确安装并可启动：

LABEL_STUDIO_LOCAL_FILES_SERVING_ENABLED=true LABEL_STUDIO_LOCAL_FILES_DOCUMENT_ROOT=/data/jinlong/std_data label-studio start

LABEL_STUDIO_LOCAL_FILES_DOCUMENT_ROOT 中设置的值需要是待加载资源的根目录。比如资源放在 /data/jinlong/std_data/call_images/images 下面，就可以设置 LABEL_STUDIO_LOCAL_FILES_DOCUMENT_ROOT=/data/jinlong/std_data

若使用 Docker，请确保在启动时挂载了对应目录，并通过 -e 传入上述环境变量。

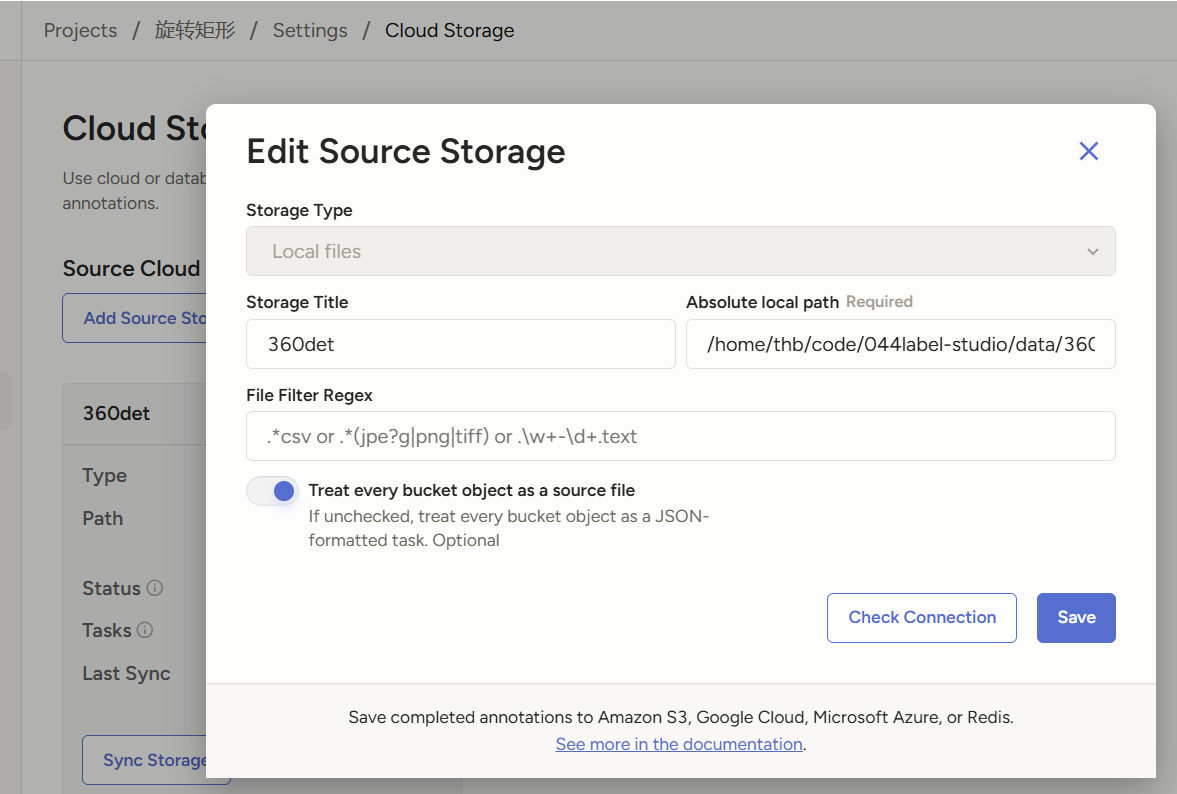

2.2 在 UI 中添加 Local Storage¶

打开某个项目，进入 Settings → Cloud Storage；
点击 Add Source Storage；
在弹窗中：
Storage Type 选择 Local Files；
Storage Title 填写一个易识别的名称；
Absolute local path 填入一个以 LABEL_STUDIO_LOCAL_FILES_DOCUMENT_ROOT 为前缀的绝对路径（例如 /home/user/dataset1）；
（可选）File Filter Regex：用正则过滤文件，默认 .* 表示全部；
（可选）Treat every bucket object as a source file：（一般需要选中）
- 若开启，Label Studio 会把目录下的每个文件（如 JPG/MP3）自动生成单源任务；
- 若关闭，则只导入 JSON/JSONL 格式的任务文件，适合复杂多源任务。
点击 Add Storage 完成挂载；
挂载后点击 Sync 按钮，Label Studio 会递归扫描该目录并将符合条件的文件或任务导入项目中。

2.3 导入自定义格式的任务¶

对于多源或复杂配置的任务（如同时含图像、音频、文本等），通常：

重复上述「添加 Storage」步骤，但：
File Filter Regex 留空；
关闭 Treat every bucket object as a source file；
不执行 同步操作（不要点 Sync），以免自动按文件生成任务；
在任务 JSON 中，使用以下路径格式引用本地文件：

[
  {
    "id": 1,
    "data": {
      "audio": "/data/local-files/?d=dataset1/audio/1.wav",
      "image": "/data/local-files/?d=dataset1/images/1.jpg"
    }
  },
  …
]

/data/local-files/?d= 是固定前缀，后面跟项目内相对于 DOCUMENT_ROOT 的子路径；
通过 Data Manager → Import 界面，拖拽该 JSON 文件并点击 Import，完成任务创建。

2.4 Docker 化部署注意事项¶

在启动容器时，通过 -v /宿主机/目录:/data/local-files（或其他路径）挂载本地数据；
设置环境变量：

services:
  label-studio:
    image: heartexlabs/label-studio:latest
    volumes:
      - /home/user/dataset1:/data/local-files
    environment:
      - LABEL_STUDIO_LOCAL_FILES_SERVING_ENABLED=true
      - LABEL_STUDIO_LOCAL_FILES_DOCUMENT_ROOT=/data/local-files

容器内路径需与 UI 或 API 中配置的 directoryPath 保持一致。

2.5 安全与最佳实践¶

最小权限：仅将需要的目录挂载到 DOCUMENT_ROOT 下；
正则过滤：尽量通过 File Filter Regex 筛选，避免无关文件干扰；
版本管理：对任务 JSON 及标注结果使用 Git/对象存储等方式持久化；
定期清理：同步失败或过期文件可手动清理，保持存储整洁。

三、团队共享标注的方法¶

Label Studio作为一个web端的标注工具，可以很方便的实现团队协作标注。

使用数据管理器的筛选和标签功能分配任务

大部分人使用的社区办，社区版不支持直接将任务分配给特定的标注者，但可以通过数据管理器的筛选和标签功能，将数据集划分为不同的部分，并由不同的标注者负责各自的部分。

操作步骤：

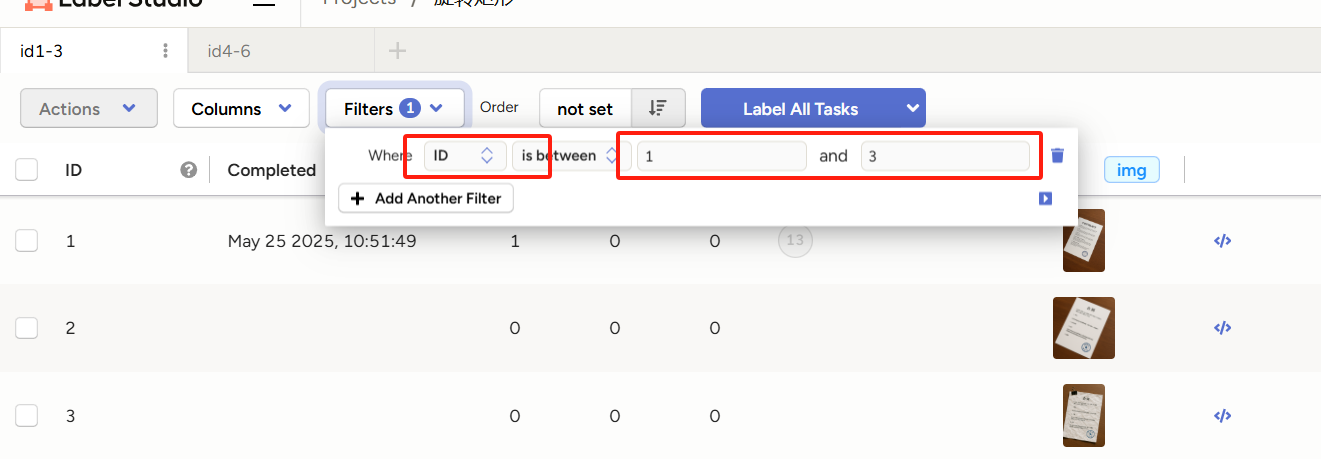

在项目中，使用筛选器根据任务的某些属性（如任务ID范围）创建不同的视图。

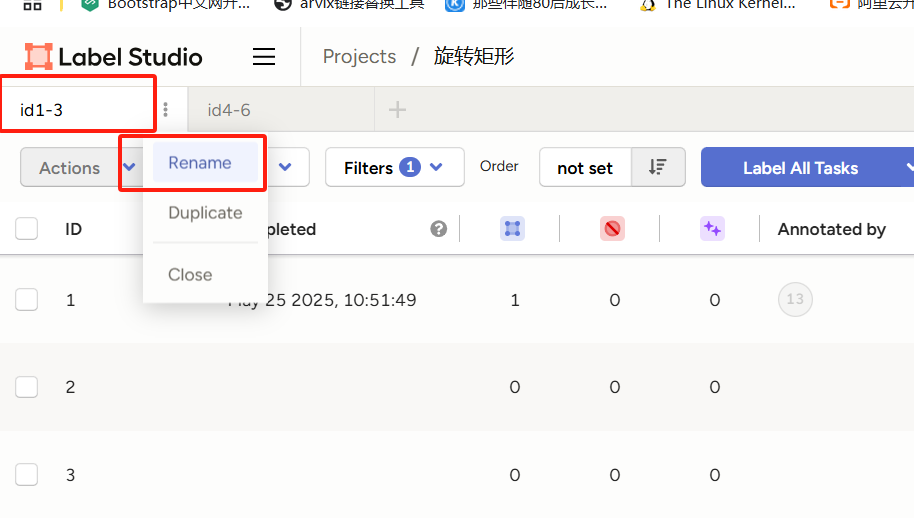

为每个视图创建一个标签页，并重命名为特定标注者的名字。
标注者登录后，选择对应的标签页，开始标注其分配的任务。

假设有一个包含300个任务的数据集，团队中有3名标注者，计划每人负责100个任务。

社区版操作方法：

在数据管理器中，创建三个筛选器，分别筛选任务ID为1-100、101-200和201-300的任务。
为每个筛选器创建一个标签页，并命名为标注者的名字。
标注者登录后，选择对应的标签页，开始标注任务。

四、辅助标注¶

在计算机视觉（Computer Vision, CV）任务中，数据标注始终是一项耗时且成本高昂的工作，尤其是像目标检测、语义分割等精细任务，标注一张图可能需要几分钟甚至更长时间。为缓解标注压力，“辅助标注（Assisted Labeling）”是工业界的热门技术。

辅助标注并非完全替代人工，而是以模型或工具为“助手”，帮助人工更快速地完成标注。例如，在语义分割任务中，模型可以提供一个初步的分割结果，标注员只需微调边缘或修正错误，工作量大幅减少。

一些现代的数据标注平台（如CVAT、Label Studio等）已经集成了这种智能预标注功能，甚至支持“主动学习”机制：系统会优先挑选模型最不确定的样本给人工标注，从而最大化每一次标注的价值。

这里我们为保证方法的通用性，不局限于某一个数据标注平台，采用一种自定义标注的方法来给出预测。

这里以旋转目标检测mmroate为例，下面是bad_case.py，里面即包含模型的预测信息，保存为txt。

import os
import shutil
import numpy as np
import cv2
from mmengine.runner import Runner
from mmdet.apis import inference_detector, init_detector
from mmdet.registry import DATASETS, VISUALIZERS
from projects.RR360.evaluation import eval_rbbox_head_map
from mmengine.config import Config

import os
import os.path as osp

from mmdet.utils import register_all_modules as register_all_modules_mmdet
from projects.RR360.structures.bbox import RotatedBoxes

import mmrotate.structures
from mmrotate.utils import import register_all_modules

# TODO: Refactoring with registry build
mmrotate.structures.bbox.RotatedBoxes = RotatedBoxes

# 参数配置
PALETTE = 'dota'
CONFIG_PATH = "/mmrotate/self_script/work_dirs/360_det/360_det.py"  # 模型配置文件路径
CHECKPOINT_PATH = "/mmrotate/self_script/work_dirs/360_det/best.pth"  # 模型权重路径
IOU_THRESHOLD = 0.95  # IoU 阈值
OUTPUT_DIR = "./train_bad_case"  # 输出目录
DEVICE = "cuda"  # 使用的设备


def copy_image(src_path, dst_folder, filename):
    os.makedirs(dst_folder, exist_ok=True)
    shutil.copy(src_path, os.path.join(dst_folder, filename))


def visualize_detections(img_path, gt_bboxes, pred_bboxes, output_path):
    image = cv2.imread(img_path)

    # 绘制 GT 边界框（绿色）
    for bbox in gt_bboxes:
        bbox = bbox.astype(int)
        cv2.polylines(image, [bbox.reshape(-1, 2)], isClosed=True, color=(0, 255, 0), thickness=2)

    # 绘制预测边界框（红色）
    for bbox in pred_bboxes:
        bbox = bbox.astype(int)
        cv2.polylines(image, [bbox.reshape(-1, 2)], isClosed=True, color=(0, 0, 255), thickness=2)

    os.makedirs(os.path.dirname(output_path), exist_ok=True)
    cv2.imwrite(output_path, image)


def save_bboxes_to_txt(bboxes, output_path, label):
    """
    保存边界框到 txt 文件中。

    Args:
        bboxes (ndarray): 边界框数组，格式为 [x, y, w, h, angle].
        output_path (str): 保存路径。
        label (str): 标签类型，如 "GT" 或 "PRED"。
    """
    os.makedirs(os.path.dirname(output_path), exist_ok=True)
    with open(output_path, 'w') as f:
        for bbox in bboxes:
            bbox_str = " ".join(map(str, bbox))
            f.write(f"{label} {bbox_str}\n")


def main():
    register_all_modules_mmdet(init_default_scope=False)
    register_all_modules(init_default_scope=False)

    # Load config
    cfg = Config.fromfile(CONFIG_PATH)

    # 初始化模型
    model = init_detector(CONFIG_PATH, CHECKPOINT_PATH, palette=PALETTE, device=DEVICE)

    # 加载测试数据集
    model.cfg.test_dataloader.batch_size = 1
    model.cfg.test_dataloader.num_workers = 1
    model.cfg.test_dataloader.persistent_workers = True
    model.cfg.test_dataloader.dataset.data_root = model.cfg.train_dataloader.dataset.data_root
    dirname = os.path.basename(OUTPUT_DIR)
    mode = dirname.split("_")[0]
    model.cfg.test_dataloader.dataset.ann_file = f"{mode}/"
    model.cfg.test_dataloader.dataset.data_prefix.img_path = f"{mode}/"

    dataset = DATASETS.build(model.cfg.test_dataloader.dataset)

    model.cfg.visualizer.vis_backends = [dict(type='LocalVisBackend')]
    visualizer = VISUALIZERS.build(model.cfg.visualizer)
    visualizer.dataset_meta = dataset.metainfo

    data_loader = Runner.build_dataloader(model.cfg.test_dataloader)

    # 输出文件夹初始化
    low_iou_images = []
    folder_low_iou = os.path.join(OUTPUT_DIR, 'low_iou_images')
    folder_visualizations = os.path.join(OUTPUT_DIR, 'visualizations')
    folder_bboxes = os.path.join(OUTPUT_DIR, 'bboxes_txt')

    # 遍历数据集并处理
    for i, data in enumerate(data_loader):
        # 获取图片信息
        img_metas = data['data_samples'][0].metainfo
        img_path = img_metas['img_path']
        img_name = os.path.basename(img_path)

        # 推理
        result = inference_detector(model, img_path)

        # 提取 GT 和预测框
        gt_bboxes = {
            'bboxes': data['data_samples'][0].gt_instances.bboxes.numpy(),
            'labels': data['data_samples'][0].gt_instances.labels.numpy(),
            'bboxes_ignore': data['data_samples'][0].ignored_instances.bboxes.numpy(),
            'labels_ignore': data['data_samples'][0].ignored_instances.labels.numpy(),
        }
        pred_bboxes = result.pred_instances.cpu().bboxes.numpy()

        # 计算 IoU 并筛选
        mAP, eval_results = eval_rbbox_head_map(
            [pred_bboxes],
            [gt_bboxes],
            scale_ranges=None,
            iou_thr=IOU_THRESHOLD,
            # dataset=model.CLASSES,
            logger=None
        )
        ap = eval_results[0]['ap']
        if ap < 1.0:
            low_iou_images.append(img_name)
            copy_image(img_path, folder_low_iou, img_name)

        # 可视化 GT 和预测框
        vis_output_path = os.path.join(folder_visualizations, img_name)
        from projects.RR360.structures.bbox_rotated_boxes import rbbox2qbbox
        gt_corners = rbbox2qbbox(RotatedBoxes(gt_bboxes['bboxes']).regularize_boxes(pattern='r360')).numpy()
        pred_corners = rbbox2qbbox(RotatedBoxes(pred_bboxes).regularize_boxes(pattern='r360')).numpy()

        visualize_detections(img_path, gt_corners, pred_corners, vis_output_path)

        # 保存 GT 和预测框到 txt 文件
        save_bboxes_to_txt(
            gt_bboxes['bboxes'],
            os.path.join(folder_bboxes, f"{os.path.splitext(img_name)[0]}_gt.txt"),
            label="GT"
        )
        save_bboxes_to_txt(
            pred_bboxes,
            os.path.join(folder_bboxes, f"{os.path.splitext(img_name)[0]}_pred.txt"),
            label="PRED"
        )

    # 保存低 IoU 图像列表
    os.makedirs(folder_low_iou, exist_ok=True)
    with open(os.path.join(folder_low_iou, 'low_iou_images.txt'), 'w') as f:
        for img in low_iou_images:
            f.write(f"{img}\n")

    print(f"低 IoU 图像数量：{len(low_iou_images)}")
    print(f"低 IoU 图像列表：{folder_low_iou}")
    print(f"可视化结果已保存到：{folder_visualizations}")


if __name__ == "__main__":
    main()

下面需要将上面的预测的txt信息转换为目标平台的标注信息，这里以label studio为例

import matplotlib.pyplot as plt
import numpy as np
import os
import glob
import json
import math

from projects.RR360.structures.bbox import RotatedBoxes
from projects.RR360.structures.bbox_rotated_boxes import rbbox2qbbox
import torch
from PIL import Image

# 输入和输出路径
INPUT_TXT_FOLDER = "/mmrotate/train_bad_case/bboxes_txt"  # 保存 GT 和 PRED 的 txt 文件夹
OUTPUT_JSON_PATH = "./train_label_studio_data.json"  # 转换后的 JSON 文件路径
IMAGE_FOLDER = "./low_iou_images"  # 对应图片文件夹，用于生成 JSON 中的 image URL


def center_to_topleft(x, y, width, height, rotation):
    """
    将中心坐标格式转换为左上角坐标格式。

    Args:
        x (float): 中心 x 坐标。
        y (float): 中心 y 坐标。
        width (float): 矩形的宽。
        height (float): 矩形的高。
        rotation (float): 旋转角度，范围为 -180 到 180，负值为逆时针。

    Returns:
        dict: 包含左上角坐标和角度的字典。
    """
    # 计算左上角坐标
    tensor = RotatedBoxes(torch.as_tensor([[x, y, width, height, rotation]], dtype=torch.float32))
    corners = rbbox2qbbox(tensor.regularize_boxes(pattern='r360')).numpy()[0].reshape(4, 2)
    left_x, left_y = list(map(float, corners[0]))

    # 处理旋转角度
    rotation = float(tensor.tensor[0, -1]) / math.pi * 180
    if rotation < 0:
        rotation = 360 + rotation

    return {
        "xywh": (x, y, width, height),
        "xlylx2y2x3y3x4y4": corners.tolist(),
        "x": left_x,
        "y": left_y,
        "width": width,
        "height": height,
        "rotation": rotation
    }


def parse_txt_file(txt_path):
    """
    解析 GT 或 PRED 的 txt 文件内容，并将中心坐标转换为左上角坐标。

    Args:
        txt_path (str): txt 文件路径。

    Returns:
        list[dict]: 返回解析后的标注框列表。
    """
    bboxes = []
    with open(txt_path, 'r') as f:
        for line in f:
            parts = line.strip().split()
            label, coords = parts[0], list(map(float, parts[1:]))
            transformed = center_to_topleft(*coords)
            transformed["label"] = label
            bboxes.append(transformed)
    return bboxes


def get_image_size(image_path):
    """
    获取图像的宽度和高度。

    参数:
        image_path (str): 图像文件的路径。

    返回:
        tuple: 包含图像宽度和高度的元组。
    """
    try:
        # 打开图像文件
        with Image.open(image_path) as img:
            # 获取图像的宽和高
            width, height = img.size
            return width, height
    except IOError:
        print(f"无法打开图像文件：{image_path}")
        return None, None


def create_label_studio_json(image_name, gt_bboxes, pred_bboxes, image_folder):
    """
    创建 Label Studio 格式的 JSON 数据。

    Args:
        image_name (str): 图片文件名。
        gt_bboxes (list[dict]): GT 边界框列表。
        pred_bboxes (list[dict]): PRED 边界框列表。
        image_folder (str): 图片文件夹路径。

    Returns:
        dict: 单个图片的 Label Studio JSON 数据。
    """
    image_path = os.path.join(image_folder, image_name)
    image_width, image_height = get_image_size(image_path)
    if image_width is None:
        return None

    task_data = {
        "data": {
            "image": image_path.replace("/root/data/code/mmrotate/", "/data/local-files/?d=").replace(".jpg", ".png")  # 可调整为服务器 URL
        },
        "annotations": [
            {
                "result": []
            }
        ]
    }

    for bbox in gt_bboxes:
        task_data["annotations"][0]["result"].append({
            "type": "rectanglelabels",
            "original_width": image_width,
            "original_height": image_height,
            "value": {
                "xywh": bbox["xywh"],
                "xlylx2y2x3y3x4y4": bbox["xlylx2y2x3y3x4y4"],
                "x": bbox["x"] / image_width * 100,
                "y": bbox["y"] / image_height * 100,
                "width": bbox["width"] / image_width * 100,
                "height": bbox["height"] / image_height * 100,
                "rotation": bbox["rotation"],
                "rectanglelabels": [bbox["label"]]
            },
            "to_name": "image",
            "from_name": "label",
            "id": f"gt_{bbox['x']:.2f}_{bbox['y']:.2f}",
            "origin": 'manual'
        })

    for bbox in pred_bboxes:
        task_data["annotations"][0]["result"].append({
            "type": "rectanglelabels",
            "original_width": image_width,
            "original_height": image_height,
            "value": {
                "x": bbox["x"] / image_width * 100,
                "y": bbox["y"] / image_height * 100,
                "width": bbox["width"] / image_width * 100,
                "height": bbox["height"] / image_height * 100,
                "rotation": bbox["rotation"],
                "rectanglelabels": [bbox["label"]]
            },
            "to_name": "image",
            "from_name": "label",
            "id": f"pred_{bbox['x']:.2f}_{bbox['y']:.2f}",
            "origin": 'manual'
        })

    return task_data


def gen_labelstudio_file():
    # 初始化
    all_tasks = []

    # 遍历文件夹中的 txt 文件
    txt_files = [f for f in os.listdir(INPUT_TXT_FOLDER) if f.endswith("_gt.txt")]

    for gt_file in txt_files:
        base_name = os.path.splitext(gt_file)[0].replace("_gt", "")
        pred_file = f"{base_name}_pred.txt"

        # 获取对应的 GT 和 PRED 文件路径
        gt_path = os.path.join(INPUT_TXT_FOLDER, gt_file)
        pred_path = os.path.join(INPUT_TXT_FOLDER, pred_file)

        # 检查对应的 PRED 文件是否存在
        if not os.path.exists(pred_path):
            print(f"Warning: Prediction file not found for {gt_file}")
            continue

        # 解析 GT 和 PRED 的 bbox
        gt_bboxes = parse_txt_file(gt_path)
        pred_bboxes = parse_txt_file(pred_path)

        # 图片名推测
        image_name = f"{base_name}.png"

        # 创建 Label Studio JSON 数据
        task = create_label_studio_json(image_name, gt_bboxes, pred_bboxes, IMAGE_FOLDER)
        if task:
            all_tasks.append(task)

    # 保存为 JSON 文件
    with open(OUTPUT_JSON_PATH, 'w') as f:
        json.dump(all_tasks, f, indent=4)

    print(f"转换完成！Label Studio 数据保存到 {OUTPUT_JSON_PATH}.")


# 运行主函数
gen_labelstudio_file()

按照第三章导入数据之后，保证数据的base name与上面脚本处理的一致，之后清空目前的数据或者导出。

将./train_label_studio_data.json 点击“Import”即可导入模型的预测结果标注。

五、标注结果的导出与转换¶

标注完成后，点击 Export 导出结果。导出的结果只会包含标注过的样本，而不是包含所有样本。

导出之后一般需要执行两个步骤

5.1 可视化标注结果¶

采用如下代码可视化标注结果

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import matplotlib.image as mpimg
import numpy as np
import json
import os
from PIL import Image

# ======================
# 数据处理部分
# ======================

annotation_dict = {}

# 处理导出json文件
with open("./rotated_image/export.json", encoding='utf-8') as f:
    rotated_image_labels = json.load(f)

for rotated_image_label in rotated_image_labels:
    annotation_list = []
    image_filepath = rotated_image_label['data']['image']

    try:
        for annotation in rotated_image_label['annotations']:
            result = annotation['result']
            for annotation_result in result:
                original_width = annotation_result['original_width']
                original_height = annotation_result['original_height']

                value = annotation_result['value']
                annotation_list.append({
                    'left_corner_x': value['x'] / 100 * original_width,
                    'left_corner_y': value['y'] / 100 * original_height,
                    'width': value['width'] / 100 * original_width,
                    'height': value['height'] / 100 * original_height,
                    'rotation': value['rotation'],
                })
    except Exception as e:
        print(f"Error processing {image_filepath}: {str(e)}")
        continue

    annotation_dict[image_filepath] = {
        'url': image_filepath,
        'annotation_list': annotation_list,
        'image_path': os.path.abspath(os.path.join('./rotated_image/dst_png_files2', os.path.basename(image_filepath)))
    }

# ======================
# 核心功能函数
# ======================

def plot_local_image_with_bounding_boxes(image_path, bounding_boxes):
    """
    显示本地图片并在图片上绘制旋转矩形框标注
    参数:
        image_path -- 本地图片的文件路径
        bounding_boxes -- 包含旋转矩形框标注的列表，每个矩形框定义为：
                          [中心点x坐标, 中心点y坐标, 宽度, 高度, 旋转角度]
    """
    img = mpimg.imread(image_path)

    if len(img.shape) == 2:  # 灰度图像
        height, width = img.shape
    else:  # 彩色图像
        height, width, _ = img.shape

    fig, ax = plt.subplots(figsize=(width/100, height/100), dpi=100)
    ax.imshow(img)

    for bbox in bounding_boxes:
        center_x, center_y, width, height, angle = bbox
        rect = patches.Rectangle(
            (center_x - width/2, center_y - height/2),
            width, height,
            angle=angle,
            linewidth=1,
            edgecolor='r',
            facecolor='none'
        )
        ax.add_patch(rect)

    ax.axis('off')
    plt.show()

def rotate_rectangle_to_vertices(center_x, center_y, width, height, angle):
    """
    将旋转矩形参数转换为四个顶点坐标
    参数:
        center_x -- 矩形中心x坐标
        center_y -- 矩形中心y坐标
        width    -- 矩形宽度
        height   -- 矩形高度
        angle    -- 顺时针旋转角度（度）
    返回:
        包含四个顶点坐标的列表 [[x1,y1], [x2,y2], [x3,y3], [x4,y4]]
    """
    theta = np.radians(angle)
    rotation_matrix = np.array([
        [np.cos(theta), np.sin(theta)],
        [-np.sin(theta), np.cos(theta)]
    ])

    half_width = width / 2
    half_height = height / 2

    # 计算四个顶点的相对坐标
    points = np.array([
        [-half_width, -half_height],
        [half_width, -half_height],
        [half_width, half_height],
        [-half_width, half_height]
    ])

    # 应用旋转矩阵
    rotated_points = np.dot(points, rotation_matrix.T).T

    # 转换为绝对坐标
    rotated_points = rotated_points + np.array([center_x, center_y])
    return rotated_points.tolist()

# ======================
# 可视化处理部分
# ======================

for key, item in annotation_dict.items():
    annotations = []
    for subitem in item['annotation_list']:
        # 转换标注格式
        center_x = subitem['left_corner_x'] + subitem['width']/2
        center_y = subitem['left_corner_y'] + subitem['height']/2
        width = subitem['width']
        height = subitem['height']
        rotation = subitem['rotation']

        # 获取顶点坐标
        vertices = rotate_rectangle_to_vertices(center_x, center_y, width, height, rotation)
        annotations.append(vertices.tolist())

    # 筛选45-90度旋转的标注
    is_rotate = any(45 <= ann[-1] <= 90 for ann in annotations)

    if is_rotate:
        print(f"Found rotated annotation in {key}")
        print(item['image_path'])

        # 绘制图像标注
        try:
            img = Image.open(item['image_path'])
            fig, ax = plt.subplots(figsize=(img.width/100, img.height/100), dpi=100)
            ax.imshow(img)

            for vertices in annotations:
                polygon = patches.Polygon(
                    vertices,
                    closed=True,
                    edgecolor='red',
                    fill=False
                )
                ax.add_patch(polygon)

            ax.axis('off')
            plt.show()

            # 保存结果
            output_path = os.path.join('./output', os.path.basename(item['image_path']))
            plt.savefig(output_path)

            annotations = [
                [
                    subitem['left_corner_x'] + subitem['width'] / 2,  # 中心点X
                    subitem['left_corner_y'] + subitem['height'] / 2,  # 中心点Y
                    subitem['width'],          # 宽度
                    subitem['height'],         # 高度
                    subitem['rotation']        # 旋转角度
                ] for subitem in item['annotation_list']
            ]

            # 调用绘图函数（注意参数顺序）
            plot_local_image_with_bounding_boxes(
                image_path=item['image_path'],
                bounding_boxes=annotations
            )

        except Exception as e:
            print(f"Error processing {key}: {str(e)}")

这里需要注意的是标注格式是绕图片左上角定点旋转

导出的标注是绕图片中心点旋转

旋转角度是相同的，这个读者可以自行画个图利用“两直线平行，内错角相等”等原理来证明。

5.2 转换为训练格式¶

一般而言，导出的格式与训练所需要的格式可能不匹配，这里就需要格式转换功能，下面以mmroate 360°要求的格式给出示例脚本。

import os
import shutil
import json
import numpy as np


annotation_dict = {}

# 处理导出json文件
with open("./rotated_image/export.json", encoding='utf-8') as f:
    rotated_image_labels = json.load(f)

for rotated_image_label in rotated_image_labels:
    annotation_list = []
    image_filepath = rotated_image_label['data']['image']

    try:
        for annotation in rotated_image_label['annotations']:
            result = annotation['result']
            for annotation_result in result:
                original_width = annotation_result['original_width']
                original_height = annotation_result['original_height']

                value = annotation_result['value']
                annotation_list.append({
                    'left_corner_x': value['x'] / 100 * original_width,
                    'left_corner_y': value['y'] / 100 * original_height,
                    'width': value['width'] / 100 * original_width,
                    'height': value['height'] / 100 * original_height,
                    'rotation': value['rotation'],
                })
    except Exception as e:
        print(f"Error processing {image_filepath}: {str(e)}")
        continue

    annotation_dict[image_filepath] = {
        'url': image_filepath,
        'annotation_list': annotation_list,
        'image_path': os.path.abspath(os.path.join('./rotated_image/dst_png_files2', os.path.basename(image_filepath)))
    }


def rotate_rectangle_to_vertices(center_x, center_y, width, height, angle):
    """
    将旋转矩形参数转换为四个顶点坐标
    参数:
        center_x -- 矩形中心x坐标
        center_y -- 矩形中心y坐标
        width    -- 矩形宽度
        height   -- 矩形高度
        angle    -- 顺时针旋转角度（度）
    返回:
        包含四个顶点坐标的列表 [[x1,y1], [x2,y2], [x3,y3], [x4,y4]]
    """
    theta = np.radians(angle)
    rotation_matrix = np.array([
        [np.cos(theta), np.sin(theta)],
        [-np.sin(theta), np.cos(theta)]
    ])

    half_width = width / 2
    half_height = height / 2

    # 计算四个顶点的相对坐标
    points = np.array([
        [-half_width, -half_height],
        [half_width, -half_height],
        [half_width, half_height],
        [-half_width, half_height]
    ])

    # 应用旋转矩阵
    rotated_points = np.dot(points, rotation_matrix.T).T

    # 转换为绝对坐标
    rotated_points = rotated_points + np.array([center_x, center_y])
    return rotated_points.tolist()


new_annotation_dict = {}
for key, item in annotation_dict.items():
    annotations = []
    for subitem in item['annotation_list']:
        # 转换标注格式
        center_x = subitem['left_corner_x'] + subitem['width']/2
        center_y = subitem['left_corner_y'] + subitem['height']/2
        width = subitem['width']
        height = subitem['height']
        rotation = subitem['rotation']

        # 获取顶点坐标
        vertices = rotate_rectangle_to_vertices(center_x, center_y, width, height, rotation)
        annotations.append(vertices.tolist())
    new_annotation_dict[key] = {
        'image_path': item['image_path'],
        'vertices_list': annotations
    }

# 定义目标目录
dst_dir = './new_annotation_dir'

# 删除已存在的目录并重新创建
shutil.rmtree(dst_dir)
os.makedirs(dst_dir, exist_ok=True)

# 创建索引列表并打乱顺序
train_indexes = list(range(len(new_annotation_dict)))
import random
random.shuffle(train_indexes)

# 计算训练集和测试集长度
train_dataset_length = len(new_annotation_dict) // 5 * 4
test_dataset_length = len(new_annotation_dict) - train_dataset_length

# 分割索引
train_indexes = train_indexes[:train_dataset_length]
test_indexes = train_indexes[train_dataset_length:]
import shutil

# 处理每个数据项
for i, (key, info_dict) in enumerate(new_annotation_dict.items()):
    image_path = info_dict['image_path']
    tmp_dst_dir = os.path.join(dst_dir, 'train') if i in train_indexes else os.path.join(dst_dir, 'test')
    os.makedirs(tmp_dst_dir, exist_ok=True)
    ext = os.path.splitext(image_path)[-1]
    new_image_path = os.path.join(tmp_dst_dir, f'{i}{ext}')
    shutil.copy(image_path, new_image_path)
    new_txt_path = os.path.join(tmp_dst_dir, f'{i}.txt')
    vertices_list = info_dict['vertices_list']

    # 写入文本文件
    with open(new_txt_path, 'w', encoding='utf-8') as f:
        for j, vertices in enumerate(vertices_list):
            vertices_str = " ".join(map(lambda x: f"{x:.02f}", np.asarray(vertices).reshape(-1)))
            if j != len(vertices_list) - 1:
                vertices_str += "\n"
            f.write(vertices_str)

六、标注规则的构建与数据迭代¶

在计算机视觉（CV）领域，高质量的数据标注是模型性能的基石。然而，随着任务复杂度的提升和应用场景的多样化，如何构建科学的标注规则并实现高效的数据迭代，成为CV项目成功的关键因素。

标注规则的制定不仅关乎数据的一致性和准确性，更直接影响模型的学习效果。在实际操作中，标注规则的构建通常经历以下几个阶段：

需求分析与任务定义：明确模型的应用场景和目标。例如，在自动驾驶中，需要识别行人、车辆、交通标志等对象，标注规则需涵盖这些类别的定义和边界。
制定详细的标注手册：包括标注类别的定义、标注方法（如矩形框、多边形、关键点等）、边缘案例的处理方式等。例如，在服饰风格识别任务中，不同标注者对“欧美风”与“高贵风”的理解可能存在差异，需通过具体示例和说明减少主观性。
标注人员培训与测试：对标注人员进行系统培训，确保其理解并遵循标注规则。通过测试任务评估其标注一致性和准确性，必要时进行反馈和再培训。
质量控制与持续优化：采用双重标注、交叉验证等方式进行质量控制。引入一致性评估指标（如Cohen’s Kappa系数）监控标注质量，发现问题及时调整标注规则。

数据迭代是提升模型性能和数据质量的有效手段。通过模型的反馈，识别数据中的问题，指导数据的采集和标注，实现闭环优化。

小批量标注与模型训练：初始阶段，选择代表性的数据进行标注，训练初步模型。该模型用于评估标注质量，发现明显错误或不一致的标注，指导标注规则的修订。
模型预测与人工校正：利用模型对未标注数据进行预测，人工校正模型的错误预测，生成新的标注数据。这种方式可以显著减少人工标注的工作量，提高效率。
识别数据盲区与补充采集：通过分析模型在特定场景下的性能，识别数据的盲区或不足之处，针对性地采集和标注相关数据，提升模型的泛化能力。
持续迭代与规则优化：在每一轮迭代中，结合模型的表现和标注质量，持续优化标注规则和数据分布，形成良性的优化循环。

在实际的业务中，需求是动态变化的，甚至方案都是可变的，有时为了适配算法，

也可能出现对某一个类别的标注规则。

七、数据、算法与伦理道德的讨论¶

在计算机视觉（CV）领域，技术发展始终围绕数据、算法与伦理 三者的动态平衡展开。无论是图像分类、目标检测还是生成式模型的应用，这三者的关系都深刻影响着技术的落地效果与社会价值。以下从核心矛盾出发，探讨三者在CV实践中的角色定位与协同路径。

“数据是AI的氧气”这一比喻在CV领域尤为贴切。以ImageNet等大规模标注数据集为基础，深度学习模型才得以实现从像素到语义的跨越。研究表明，80%的模型性能提升依赖于数据质量 ，而非算法优化。例如，在自动驾驶场景中，若训练数据缺乏夜间或极端天气的标注样本，模型可能因“看不见长尾场景”而引发安全隐患。这种“数据决定论”推动了CV领域的标准化进程——数据清洗、标注规范、数据增强等环节成为工业界的必修课。

然而，数据的“王权”也面临挑战。一方面，数据标注成本高昂（如3D点云标注需专业工具与人力投入）；另一方面，数据偏见可能导致系统性风险。例如，人脸识别模型若过度依赖肤色、性别等关联特征，可能放大社会歧视。这揭示出“数据为王”的前提：必须建立质量评估与伦理审查的双重机制。

算法与模型的突破是CV发展的核心动力。从传统CNN到Transformer架构的迁移，模型对数据的利用效率持续提升。例如，ResNet通过残差连接解决了深度网络的梯度消失问题，使模型能在有限数据下达到更高精度；而扩散模型（Diffusion Models）则通过逆向去噪机制，实现了生成图像的细节可控性。这些创新表明，算法设计能部分弥补数据缺陷 ，例如通过注意力机制挖掘小样本中的关键特征。

但算法的“优先性”也存在局限。2021年OpenAI的DALL-E实验显示，即使采用超大规模参数量，生成结果仍可能因训练数据的隐含偏见而偏离预期。这说明，算法的“魔法”无法完全脱离数据土壤，二者需形成动态适配关系。

随着CV技术渗透到医疗、司法等敏感领域，伦理与规则的重要性日益凸显。欧盟《人工智能法案》将CV应用划入高风险类别，要求通过数据可追溯性、算法透明度等标准降低滥用风险。例如，在公共监控场景中，需通过数据匿名化处理平衡安全与隐私；在医疗影像诊断中，模型决策需提供可解释性依据以避免“黑箱审判”。

伦理框架还推动技术范式转变。联邦学习（Federated Learning）通过分布式训练减少数据集中化风险；因果推理模型尝试剥离数据中的虚假关联，从根源上缓解偏见。这些实践表明，伦理不仅是约束，更是技术演进的催化剂。

CV领域的终极目标并非“数据-算法-伦理”三者的零和博弈，而是构建一个协同生态：

数据层面
推动标注工具自动化（如半监督学习辅助标注），降低质量成本
算法层面
开发鲁棒性更强的模型架构，减少对特定数据分布的依赖；
伦理层面
将公平性、隐私保护等指标内嵌到模型评估体系中

在计算机视觉的征途中，“数据为王”提醒我们敬畏现实复杂性，“算法为先”激励我们突破认知边界，而“伦理为本”则警示我们技术必须服务人类福祉。

总结¶

本文全面探讨了360°旋转文字区域检测任务中的关键环节，从数据标注工具的选择、团队协作流程的构建到模型辅助标注与数据迭代策略的实践。以Label Studio为核心工具，详细介绍了其安装、配置及本地存储支持的实现方法，为处理大规模图像数据提供了高效解决方案。同时，文章强调了团队协作在提升标注效率和一致性上的重要性，并提出了基于筛选器的任务分配机制，使社区版Label Studio也能支持多人协同标注。

在技术层面，文章展示了如何通过自定义脚本实现模型预测结果的可视化与转换，从而将深度学习模型（如mmrotate）的输出无缝集成至标注平台。此外，针对标注结果的导出与训练格式转换，给出了完整的后处理流程，确保数据能够直接服务于模型训练。最后，文章深入剖析了标注规则构建、数据迭代优化以及CV领域中“数据为王”、“算法为先”与“伦理为本”的协同发展路径，为构建高质量、可持续演进的视觉智能系统提供了理论指导与实践经验。
