嵌入式开发采用so动态加载摆脱buildroot依赖

本文写于2025年6月9号腾冲市，整理于2025年6月28号北京市

一、问题背景

在嵌入式平台（如基于 Rockchip SoC 的开发板）上集成摄像头功能时，往往需要依赖厂商提供的硬件加速库，如 RGA（硬件加速的图像格式转换）、RK AIQ（图像信号处理 ISP 相关）、MPP（媒体处理平台图像视频硬件编解码等）。

由于这些库通常只能在目标设备系统上以二进制形式存在，且可能没有针对交叉编译环境的开发包（头文件可能可得，但交叉编译时无法链接到对应的交叉编译版本库），传统做法往往是在 Buildroot 或 OpenEmbedded 等系统中：将所有驱动、第三方闭源库、ISP 相关 SDK 等整合进一个完整的根文件系统中，并统一交叉编译、链接，生成最终可执行文件或库。

然而，这种方式的弊端包括：

  • 庞大且复杂的 Buildroot 配置：需要将厂商提供的加速库的交叉编译版本纳入构建，若厂商不提供或版本频繁更新，维护成本高；
  • 可移植性差：一旦移植到其他硬件平台或更新 SDK，整个 Buildroot 环境需重新调试和编译；
  • 编译时间长、失败调试成本高：任何底层组件更新或改动都可能导致全链路重新编译，每次测试程序烧写整个系统成本实在太高。
  • 二进制兼容局限：在不同系统版本或不同设备上，动态库路径、版本可能不一致，静态链接或交叉编译链接可能无法满足所有运行时环境。

因此，需要一种机制，在嵌入式应用本身仅编译核心逻辑，而将依赖的硬件加速库（如 librkaiq.so、librga.so、librockchip_mpp.so 等）留到目标设备上运行时再加载，减少交叉编译时对闭源库的直接链接依赖，从而简化 Buildroot 配置、加快迭代。

二、动态库动态加载的原理与优势

动态加载（runtime dynamic loading）通常基于POSIX 的 dlopen、dlsym、dlclose 等接口。在编译期不直接链接目标库，而是在运行时加载并动态解析，其一般步骤如下：

  1. 尝试 dlopen("库名.so", RTLD_LAZY)：若成功，即表明当前系统提供了该库，可使用硬件加速功能
  2. 使用 dlsym(handle, "函数名") 获取函数指针：将符号映射到本地函数指针，进而调用；
  3. 若加载或获取符号失败：可记录日志并进行回退
  4. 无需在交叉编译时提供该库的链接版本：只需在目标系统运行时提供对应的二进制库文件地址（通常由厂商系统或升级包提供），应用可动态加载。

这种方式的主要优势：

  • 减少交叉编译依赖：无需在 Buildroot 中集成库的交叉编译版本，仅需要对应头文件（若接口定义需编译期可见）或在运行时通过 dlsym 查找符号名；
  • 提升可移植性：同一应用二进制可以在不同系统或设备上运行，运行时根据系统上是否存在硬件加速库决定启用；
  • 优雅降级：若硬件库版本不匹配或不存在，程序自动切回软件实现路径，无需重新编译；
  • 缩短编译时间、降低维护成本：核心应用改动时只需编译自身代码，不必重新编译硬件 SDK；
  • 灵活升级：设备侧可单独升级硬件加速库，应用无需更新；反之亦然。

三、动态库动态加载接口

动态加载常用接口定义于 <dlfcn.h>，主要包括以下函数：

#include <dlfcn.h>

// 打开（加载）动态库
void *dlopen(const char *filename, int flag);

// 获取符号地址
void *dlsym(void *handle, const char *symbol);

// 关闭（卸载）动态库
int dlclose(void *handle);

// 获取最近一次动态加载错误信息
char* dlerror(void);

3.1 接口说明

3.1.1 dlopen

  • 原型：void* dlopen(const char *filename, int flag);
  • 功能：加载动态库文件，返回一个句柄 (handle)，后续可通过该句柄获取符号或关闭库。
  • 参数：
    • filename：要加载的库路径或名称。若只给库名（如 "libfoo.so"），系统会在运行时链接器默认的搜索路径中查找（如 /lib, /usr/lib 等），也可能受环境变量 LD_LIBRARY_PATH 影响。在嵌入式场景中，常用完整路径（如 /usr/lib/librga.so）或事先设置好搜索路径。若传入 NULL，则返回主程序（可执行文件本身）的句柄，允许访问主程序中的符号
    • flag：控制符号解析方式和可见性，常见取值有：
      • RTLD_LAZY：延迟解析（lazy binding）。只有在实际调用符号地址时，才会解析对应符号。优点是启动时开销小；缺点是如果符号缺失，可能在运行时才出错。
      • RTLD_NOW：立即解析所有未决符号（eager binding）。若有符号找不到，则 dlopen 返回失败。适合希望尽早发现问题的场景。
      • RTLD_LOCAL：本地符号，可与后续其他动态加载库隔离，库内部解析不会影响全局符号表。通常与 RTLD_LAZY 或 RTLD_NOW 配合使用：例如 RTLD_LAZY | RTLD_LOCAL。
      • RTLD_GLOBAL：将加载库的符号加入全局符号表，后续 dlopen 的其他库可引用这些符号。若希望插件库互相依赖，或插件访问主程序导出的符号，可使用此标志。
      • （Linux 特有）RTLD_NODELETE：卸载时不真正释放内存，以便库中静态数据持续存在，但一般不常用。
  • 返回值：成功返回一个非 NULL 的 void* 句柄；失败返回 NULL，可通过 dlerror() 取得错误信息。
  • 注意：
    • 如果多次对同一 filename 调用 dlopen，glibc 默认会返回同一 handle，并增加引用计数。多次 dlclose 后，引用计数为 0 时才真正卸载。
    • 若 filename 为 NULL，则返回主程序本身的句柄，允许使用 dlsym(NULL, "符号名") 获取主程序或已链接库中的符号。

3.1.2 dlsym

  • 原型：void *dlsym(void *handle, const char *symbol);
  • 功能：在已加载的动态库（或主程序，若 handle 为 NULL）中查找符号 symbol，返回该符号的地址（函数或全局变量地址）。
  • 参数：
    • handle：由 dlopen 返回的句柄，或 NULL 表示搜索主程序及其已链接库。
    • symbol：符号名字符串，例如 "rk_aiq_uapi2_sysctl_init"。C++ 函数往往有 name-mangling，需要 extern "C" 或使用已知的 Mangled name(不推荐这种做法，不具有通用性)；通常硬件 SDK 提供的是 C 接口，便于直接用 dlsym。
  • 返回值：成功返回非 NULL 地址；若找不到该符号，则返回 NULL。若返回 NULL，要结合 dlerror() 判断是真找不到还是其他原因。
  • 注意：
    • 在调用前最好先清空错误：dlerror()；然后调用 dlsym；再调用 char *err = dlerror()，如果 err != NULL 则表示有错误；否则即使 dlsym 返回 NULL，也可能意味着符号地址实际为 NULL（较少见），故需按这种顺序检测错误。
    • 需要将返回的 void* 强制转换为正确的函数指针类型：例如 using FnInit = int (*)(int, int); FnInit init = (FnInit)dlsym(handle, "init_func_name");。不同平台对函数指针转换有要求，但通常 POSIX 允许这种转换。

3.1.3 dlclose

  • 原型：int dlclose(void *handle);
  • 功能：减少加载库的引用计数；当引用计数降为 0 时，卸载库，释放相关资源（若无 RTLD_NODELETE）。
  • 参数：handle：dlopen 返回的句柄。
  • 返回值：成功返回 0；失败返回非 0，可通过 dlerror() 获取错误信息。
  • 注意：
    • 不要在仍有函数在执行或线程正使用库功能时调用 dlclose。应在确定不再使用库中任何符号后再卸载。
    • 如果多次 dlopen 得到同一 handle，则需对应多次 dlclose 才真正卸载。

3.1.4 dlerror

  • 原型：char *dlerror(void);
  • 功能：获取最近一次动态加载接口调用的错误信息字符串。每次调用此函数后，错误状态会被清除；在下一次出错前，后续调用返回 NULL。
  • 使用方式：
    1. 调用前先 dlerror() 一次以清除旧错误。
    2. 调用 dlopen/dlsym 等后，立即调用 char *err = dlerror()。
    3. 若 err != NULL，则打印或记录 err，表示有错误；否则加载或查符号成功。

3.1.5 常见 Flag 组合示例

  • dlopen("librkaiq.so", RTLD_LAZY | RTLD_LOCAL);
  • dlopen("/usr/lib/librga.so", RTLD_NOW | RTLD_LOCAL);
  • 若需要全局可见：dlopen("libplugin.so", RTLD_LAZY | RTLD_GLOBAL);

通过灵活组合这些标志，可以控制符号解析时机及可见性，从而满足不同场景需求。

3.2 使用 Demo

下面以一个简化的示例演示动态加载的完整流程。假设我们有一个插件库 libplugin.so，提供两个接口：

  • const char* plugin_name()：返回插件名称字符串。
  • int plugin_add(int a, int b)：返回 a + b。

3.2.1 准备插件库

  1. 插件源文件 plugin.c：

    #include <stdio.h>

// 确保 C 符号导出，无 name-mangling
const char* plugin_name() {
    return "示例插件";
}

int plugin_add(int a, int b) {
    return a + b;
}

  2. 编译为共享库（在交叉编译环境下，此处示例在主机上编译，仅演示流程；嵌入式项目中可按相同方法交叉编译生成 .so）：

    gcc -fPIC -shared -o libplugin.so plugin.c
    • -fPIC：生成位置无关代码（Position Independent Code），必需用于共享库。
    • -shared -o libplugin.so：生成动态库文件 libplugin.so。

  3. 将 libplugin.so 放到系统可搜索路径（或指定路径）：

    • 可拷贝到 /usr/lib/，或嵌入式系统中某个放置第三方库的目录。
    • 也可同应用放在同一目录，运行时用相对路径 ./libplugin.so 加载。

3.2.2 主程序 main.c

#include <stdio.h>
#include <stdlib.h>
#include <dlfcn.h>

int main() {
    const char *libpath = "./libplugin.so";  // 根据实际路径调整
    // 清除旧错误
    dlerror();

    // 1. 尝试加载动态库
    void *handle = dlopen(libpath, RTLD_LAZY | RTLD_LOCAL);
    if (!handle) {
        const char *err = dlerror();
        fprintf(stderr, "无法加载库 %s: %s\n", libpath, err ? err : "未知错误");
        return EXIT_FAILURE;
    }
    printf("成功加载库：%s\n", libpath);

    // 2. 查找符号 plugin_name
    dlerror();  // 清除错误
    typedef const char* (*FnPluginName)();
    FnPluginName plugin_name = (FnPluginName)dlsym(handle, "plugin_name");
    const char *err = dlerror();
    if (err != NULL || plugin_name == NULL) {
        fprintf(stderr, "无法找到符号 plugin_name: %s\n", err ? err : "符号地址为空");
        dlclose(handle);
        return EXIT_FAILURE;
    }
    // 调用
    const char *name = plugin_name();
    printf("插件名称: %s\n", name);

    // 3. 查找符号 plugin_add
    dlerror();
    typedef int (*FnPluginAdd)(int, int);
    FnPluginAdd plugin_add = (FnPluginAdd)dlsym(handle, "plugin_add");
    err = dlerror();
    if (err != NULL || plugin_add == NULL) {
        fprintf(stderr, "无法找到符号 plugin_add: %s\n", err ? err : "符号地址为空");
        dlclose(handle);
        return EXIT_FAILURE;
    }
    // 调用
    int a = 3, b = 5;
    int sum = plugin_add(a, b);
    printf("plugin_add(%d, %d) = %d\n", a, b, sum);

    // 4. 关闭库
    if (dlclose(handle) != 0) {
        fprintf(stderr, "dlclose 失败: %s\n", dlerror());
    } else {
        printf("库已卸载\n");
    }

    return EXIT_SUCCESS;
}

3.2.3 说明

  1. 清除旧错误
    • 在每次 dlopen 或 dlsym 前，调用一次 dlerror()，确保之前的错误不会干扰当前判断。
  2. 加载库
    • dlopen(libpath, RTLD_LAZY | RTLD_LOCAL)：延迟解析、符号本地可见。若加载失败，立即通过 dlerror() 获取原因并退出或回退。
  3. 获取符号
    • dlsym(handle, "symbol_name")：返回 void*，需要强制转换为正确的函数指针类型。为安全起见，调用后立即检查 dlerror() 是否返回错误。
  4. 调用函数
    • 将函数指针当普通函数调用。注意，如果符号约定发生变化（如接口签名更新），调用时可能崩溃或产生未定义行为，因此在编译时要保证头文件与运行时库接口一致。
  5. 卸载库
    • dlclose(handle)：减少引用计数并在无更多引用时卸载。卸载后，若再次使用该句柄或符号指针将出现未定义行为。
  6. 路径和权限
    • 示例中使用相对路径 ./libplugin.so，实际嵌入式项目中可用绝对路径或由配置指定；确保运行时进程对该路径有读取权限。

3.3 进一步扩展：基于配置的动态加载

在更复杂项目中，可能需要：

  • 配置文件或环境变量 指定库路径或是否强制禁用加载。例如：export HW_ACCEL_LIB_PATH=/vendor/lib，在代码中 dlopen(path_from_config + "/librga.so", ...)。
  • 版本检查：若库提供版本查询接口（如 int get_lib_version()），可先 dlsym 版本查询符号，检查版本满足需求后再加载关键接口；否则回退或提示升级。
  • 多库依赖：若某库依赖另一库，可先后按顺序加载并检查。例如：先 dlopen("libA.so")；若需要在 libA 中查某符号时，可能需要保证 libB 已加载，可先 dlopen("libB.so", RTLD_LAZY|RTLD_GLOBAL)，然后再加载 libA。
  • 符号冲突管理：若不同版本库可能导出同名符号，通过 RTLD_LOCAL 将其隔离，或通过 dlmopen（Linux 特有）加载到不同命名空间。
  • 线程安全：在多线程场景，若不同线程可能并发触发加载逻辑，需加锁避免重复加载或竞态。

四、业界实现—capture_v4l2_rk_aiq.cpp

参考链接：https://github.com/nihui/opencv-mobile/blob/v33/highgui/src/capture_v4l2_rk_aiq.cpp

以下结合 OpenCV Mobile 中的 capture_v4l2_rk_aiq.cpp，概述其核心流程和动态加载实现要点。

  1. 初始化阶段

    • 检测平台（如读取 /proc/device-tree/model 判断是否为 Rockchip）；

    • 动态加载 RK AIQ 库：dlopen("librkaiq.so", RTLD_LAZY)；

    • dlsym 获取关键 API：如 rk_aiq_uapi2_sysctl_preInit_devBufCnt、rk_aiq_uapi2_sysctl_init、rk_aiq_uapi2_sysctl_prepare、rk_aiq_uapi2_sysctl_start 等；

    • 若任一关键符号缺失，则立即卸载并标记“无硬件加速”；

    • 若成功，则调用预初始化、初始化接口，创建 AIQ 上下文，设置分辨率、帧率、缓冲等。

      参考 https://github.com/nihui/opencv-mobile/blob/v33/highgui/src/capture_v4l2_rk_aiq.cpp#L390

  2. 捕获循环

  3. 后处理

  4. 退出与反初始化

    • 释放 V4L2 缓冲和设备；
    • 若启用了 RK AIQ：调用 stop/deinit 接口，dlclose(handle_rkaiq)；
    • 若加载了 RGA/MPP：对应释放和 dlclose；
    • 清理内部状态，准备下次重启或进程退出；

  5. 错误处理与回退

    • 在任意阶段若检测到关键调用失败（如 AIQ 准备失败或 RGA 转换失败），系统退出；
    • 记录日志，便于分析硬件路径为何不可用；

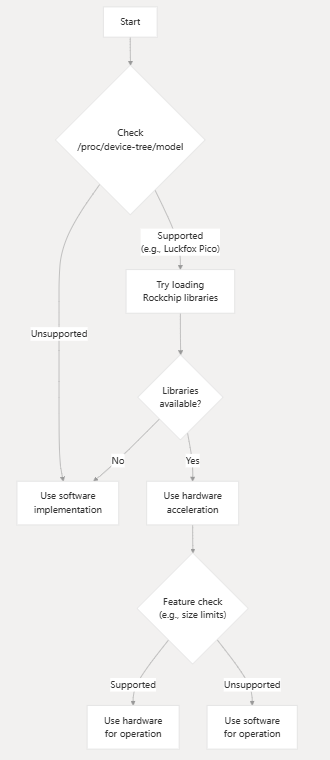

下面这张图片是整个原作者nihui设计的程序框图

image-20250611234113927

五、实践要点与注意事项

在实际项目中采用动态加载方式时，需要注意以下几点：

  1. 接口声明与头文件管理

    • 应提前获取硬件 SDK 提供的头文件（声明函数名、数据结构、枚举等），便于在应用中正确调用和编译；
    • 可将头文件纳入应用源码或以单独包形式管理，但不需要链接库；
    • 必须确保符号名称与运行时库一致（C++ 下注意 extern "C" 或命名空间问题）；

  2. 路径管理

    • 在 dlopen 时要考虑库文件在目标系统的实际路径，比如 /usr/lib/、/vendor/lib/、或自定义路径；
    • 可通过环境变量或配置文件在运行时指定库路径，或使用 dlopen 时完整路径；
    • 如果可能存在多版本库，可在加载前检测版本号或使用版本化符号名；

  3. 符号获取与兼容性

    • 对于新增接口或版本变更，要判断关键符号是否存在，若不存在则回退；
    • 在 dlsym 获取函数指针后，建议检查指针有效性；
    • 若某些新功能接口非强依赖，可在运行时判断是否可用，并动态选择是否启用特性；

  4. 错误处理与日志记录

    • dlopen/dlsym 可能失败，需通过 dlerror() 获取详细错误信息，便于诊断；
    • 在回退到软件路径时，记录日志以便分析为何硬件加速不可用；
    • 可在启动时打印硬件检测、加载过程摘要，便于远程调试；

  5. 性能与资源管理

    • 虽然动态加载本身开销较小（通常只在启动或首次使用时加载），但要避免频繁 dlopen/dlclose；
    • 对于长时间运行的应用，应保持库句柄打开直到不再需要；
    • 释放资源时须按正确顺序调用反初始化接口并 dlclose，以避免内存泄漏或资源未释放；

  6. 安全与权限

    • 确保目标系统上硬件库可靠、可信；避免加载不受信任的库；
    • 在某些系统上，可能需要调整 SELinux 或权限设置，允许应用访问库文件及底层设备节点；
    • 若应用以非 root 身份运行，需保证具备访问摄像头设备节点和硬件库所需权限；

  7. 测试与回归

    • 在多种目标系统版本、多种硬件型号上进行测试，确保动态加载逻辑健壮；
    • 在硬件库升级后，要验证符号兼容性；如果重大版本升级导致不兼容，应更新应用中对应的头文件或加载逻辑；
    • 提供配置选项以强制禁用硬件加速，便于在问题排查时快速定位；

  8. 交叉编译配置简化

    • 在 Buildroot 或 CMake 中，仅编译应用自身代码和通用库，无需将硬件 SDK 纳入交叉编译；

    • 在 CMake 脚本中，可以使用下面这句话来实现多系统兼容

      # 链接 dlopen 所在的库（在 Linux 上会自动变成 -ldl；在 macOS/Windows 上什么也不加）
target_link_libraries(my_app PRIVATE ${CMAKE_DL_LIBS})
      - 可在生成的 Makefile 或脚本中预留运行时环境变量，以指向动态库路径；

六、参考封装实践

若需在自身嵌入式项目中借鉴该设计，可按以下步骤进行：

  1. 获取硬件 SDK 头文件：从 Rockchip 等厂商获得对应头文件，了解关键 API，或读取系统已安装库的头文件；
  2. 在项目中编写动态加载模块：参考 capture_v4l2_rk_aiq.cpp 的加载逻辑，建立一层 wrapper，封装 dlopen/dlsym 及函数指针管理；可将加载逻辑封装为单独组件，例如 HardwareAccelLoader；
  3. 编译期仅依赖头文件：在 CMakeLists.txt 或 Makefile 中，不链接硬件库，仅包含头文件路径；
  4. 运行期部署：确保目标系统安装了对应动态库文件（librkaiq.so、librga.so、librockchip_mpp.so 等），或者通过系统升级包、SDK 安装脚本等方式放置到合适的路径；
  5. 日志与配置：提供运行时配置选项，可手动指定库路径或强制禁用硬件加速；在日志中打印加载结果；
  6. 测试多场景：在有硬件加速且版本正确的系统上测试，使其进入硬件路径；在缺少硬件库或版本不匹配的系统上测试，验证回退到软件路径正常；
  7. 更新维护：若硬件 SDK 升级，需比对符号变化，更新函数指针列表；如果新增特性，动态加载时先检测新符号再决定是否启用；

下面举个例子，比如需要rv1126中一些rkmidia相关函数

  1. 首先我们需要引入头文件

    #include "rkmedia_common.h"
#include "rkmedia_vi.h"
#include "rkmedia_api.h"

  2. 定义handle指针

    static void *librk_mpi = nullptr;

  3. 使用C++11特性定义函数指针

    #define FUNC_PTR(func_name) decltype(&func_name)


// 以下函数指针均从 libeasymedia.so 中 dlsym 获取
static FUNC_PTR(RK_MPI_SYS_Init)               PF_RK_MPI_SYS_Init            = nullptr;
static FUNC_PTR(RK_MPI_VI_SetChnAttr)          PFN_RK_MPI_VI_SetChnAttr      = nullptr;
static FUNC_PTR(RK_MPI_VI_EnableChn)           PFN_RK_MPI_VI_EnableChn       = nullptr;
static FUNC_PTR(RK_MPI_SYS_GetMediaBuffer)     PF_RK_MPI_SYS_GetMediaBuffer  = nullptr;  // 返回 MEDIA_BUFFER
static FUNC_PTR(RK_MPI_MB_Handle2VirAddr)      PF_RK_MPI_MB_Handle2VirAddr   = nullptr;  // 从 MEDIA_BUFFER 获得虚拟地址
static FUNC_PTR(RK_MPI_SYS_SendMediaBuffer)    PF_RK_MPI_SYS_SendMediaBuffer = nullptr;  // 把 MEDIA_BUFFER 送给 VO
static FUNC_PTR(RK_MPI_VI_DisableChn)          PFN_RK_MPI_VI_DisableChn      = nullptr;
static FUNC_PTR(RK_MPI_SYS_UnBind)             PFN_RK_MPI_SYS_UnBind         = nullptr;
static FUNC_PTR(RK_MPI_RGA_DestroyChn)         PFN_RK_MPI_RGA_DestroyChn     = nullptr;
static FUNC_PTR(RK_MPI_RGA_CreateChn)          PFN_RK_MPI_RGA_CreateChn      = nullptr;
static FUNC_PTR(RK_MPI_VO_CreateChn)           PFN_RK_MPI_VO_CreateChn       = nullptr;
static FUNC_PTR(RK_MPI_VO_DestroyChn)          PF_RK_MPI_VO_DestroyChn       = nullptr;
static FUNC_PTR(RK_MPI_VI_RGN_SetCover)        PFN_RK_MPI_VI_RGN_SetCover    = nullptr;
static FUNC_PTR(RK_MPI_SYS_Bind)               PFN_RK_MPI_SYS_Bind           = nullptr;
static FUNC_PTR(RK_MPI_MB_ReleaseBuffer)       PFN_RK_MPI_MB_ReleaseBuffer   = nullptr;
static FUNC_PTR(RK_MPI_MB_GetPtr)              PFN_RK_MPI_MB_GetPtr          = nullptr;
static FUNC_PTR(RK_MPI_MB_GetSize)             PFN_RK_MPI_MB_GetSize         = nullptr;
static FUNC_PTR(RK_MPI_MB_CreateBuffer)        PFN_RK_MPI_MB_CreateBuffer    = nullptr;
static FUNC_PTR(RK_MPI_MB_SetSize)             PFN_RK_MPI_MB_SetSize         = nullptr;
static FUNC_PTR(RK_MPI_MB_CreateImageBuffer)   PFN_RK_MPI_MB_CreateImageBuffer = nullptr;

  4. 动态加载库函数

    static int load_rk_mpi_library()
{
    if (librk_mpi) return 0;
    librk_mpi = dlopen("libeasymedia.so", RTLD_GLOBAL | RTLD_LAZY);
    if (!librk_mpi) {
        librk_mpi = dlopen("/oem/usr/lib/libeasymedia.so", RTLD_GLOBAL | RTLD_LAZY);
    }
    if (!librk_mpi) {
        fprintf(stderr, "Error: cannot load libeasymedia.so\n");
        return -1;
    }

    PF_RK_MPI_SYS_Init            = (decltype(PF_RK_MPI_SYS_Init))          dlsym(librk_mpi, "RK_MPI_SYS_Init");
    PFN_RK_MPI_VI_SetChnAttr      = (decltype(PFN_RK_MPI_VI_SetChnAttr))    dlsym(librk_mpi, "RK_MPI_VI_SetChnAttr");
    PFN_RK_MPI_VI_EnableChn       = (decltype(PFN_RK_MPI_VI_EnableChn))     dlsym(librk_mpi, "RK_MPI_VI_EnableChn");
    PF_RK_MPI_SYS_GetMediaBuffer  = (decltype(PF_RK_MPI_SYS_GetMediaBuffer))dlsym(librk_mpi, "RK_MPI_SYS_GetMediaBuffer");
    PF_RK_MPI_MB_Handle2VirAddr   = (decltype(PF_RK_MPI_MB_Handle2VirAddr)) dlsym(librk_mpi, "RK_MPI_MB_Handle2VirAddr");
    PF_RK_MPI_SYS_SendMediaBuffer = (decltype(PF_RK_MPI_SYS_SendMediaBuffer))dlsym(librk_mpi, "RK_MPI_SYS_SendMediaBuffer");
    PFN_RK_MPI_VI_DisableChn      = (decltype(PFN_RK_MPI_VI_DisableChn))    dlsym(librk_mpi, "RK_MPI_VI_DisableChn");
    PFN_RK_MPI_SYS_UnBind         = (decltype(PFN_RK_MPI_SYS_UnBind))       dlsym(librk_mpi, "RK_MPI_SYS_UnBind");
    PFN_RK_MPI_RGA_DestroyChn      = (decltype(PFN_RK_MPI_RGA_DestroyChn))    dlsym(librk_mpi, "RK_MPI_RGA_DestroyChn");
    PFN_RK_MPI_RGA_CreateChn      = (decltype(PFN_RK_MPI_RGA_CreateChn))    dlsym(librk_mpi, "RK_MPI_RGA_CreateChn");
    PFN_RK_MPI_VO_CreateChn       = (decltype(PFN_RK_MPI_VO_CreateChn))     dlsym(librk_mpi, "RK_MPI_VO_CreateChn");
    PF_RK_MPI_VO_DestroyChn       = (decltype(PF_RK_MPI_VO_DestroyChn))     dlsym(librk_mpi, "RK_MPI_VO_DestroyChn");
    PFN_RK_MPI_VI_RGN_SetCover    = (decltype(PFN_RK_MPI_VI_RGN_SetCover))     dlsym(librk_mpi, "RK_MPI_VI_RGN_SetCover");
    PFN_RK_MPI_SYS_Bind           = (decltype(PFN_RK_MPI_SYS_Bind))     dlsym(librk_mpi, "RK_MPI_SYS_Bind");
    PFN_RK_MPI_MB_ReleaseBuffer   = (decltype(PFN_RK_MPI_MB_ReleaseBuffer))     dlsym(librk_mpi, "RK_MPI_MB_ReleaseBuffer");
    PFN_RK_MPI_MB_GetPtr          = (decltype(PFN_RK_MPI_MB_GetPtr))dlsym(librk_mpi, "RK_MPI_MB_GetPtr");
    PFN_RK_MPI_MB_GetSize         = (decltype(PFN_RK_MPI_MB_GetSize))dlsym(librk_mpi, "RK_MPI_MB_GetSize");
    PFN_RK_MPI_MB_CreateBuffer    = (decltype(PFN_RK_MPI_MB_CreateBuffer))dlsym(librk_mpi, "RK_MPI_MB_CreateBuffer");
    PFN_RK_MPI_MB_SetSize         = (decltype(PFN_RK_MPI_MB_SetSize))dlsym(librk_mpi, "RK_MPI_MB_SetSize");
    PFN_RK_MPI_MB_CreateImageBuffer = (decltype(PFN_RK_MPI_MB_CreateImageBuffer))dlsym(librk_mpi, "RK_MPI_MB_CreateImageBuffer");

    // 检查所有必需符号是否加载成功
    if (!PF_RK_MPI_SYS_Init ||
        !PFN_RK_MPI_VI_SetChnAttr ||
        !PFN_RK_MPI_VI_EnableChn ||
        !PF_RK_MPI_SYS_GetMediaBuffer ||
        !PF_RK_MPI_MB_Handle2VirAddr ||
        !PF_RK_MPI_SYS_SendMediaBuffer ||
        !PFN_RK_MPI_VI_DisableChn ||
        !PFN_RK_MPI_SYS_UnBind ||
        !PFN_RK_MPI_RGA_DestroyChn ||
        !PFN_RK_MPI_RGA_CreateChn ||
        !PFN_RK_MPI_VO_CreateChn ||
        !PFN_RK_MPI_VI_RGN_SetCover ||
        !PFN_RK_MPI_SYS_Bind ||
        !PFN_RK_MPI_MB_ReleaseBuffer ||
        !PF_RK_MPI_VO_DestroyChn) {
        fprintf(stderr, "Error: failed to load one or more RK_MPI symbols\n");
        return -1;
    }

    return 0;
}

static int unload_rk_mpi_library()
{
    if (!librk_mpi) return 0;
    dlclose(librk_mpi);
    librk_mpi = nullptr;
    PF_RK_MPI_SYS_Init            = nullptr;
    PFN_RK_MPI_VI_SetChnAttr      = nullptr;
    PFN_RK_MPI_VI_EnableChn       = nullptr;
    PF_RK_MPI_SYS_GetMediaBuffer  = nullptr;
    PF_RK_MPI_MB_Handle2VirAddr   = nullptr;
    PF_RK_MPI_SYS_SendMediaBuffer = nullptr;
    PFN_RK_MPI_VI_DisableChn      = nullptr;
    PFN_RK_MPI_SYS_UnBind         = nullptr;
    PFN_RK_MPI_RGA_DestroyChn     = nullptr;
    PFN_RK_MPI_RGA_CreateChn      = nullptr;
    PFN_RK_MPI_VO_CreateChn       = nullptr;
    PF_RK_MPI_VO_DestroyChn       = nullptr;
    return 0;
}

  5. 定义RAAI类并初始化

    class rk_mpi_library_loader {
public:
    bool ready;
    rk_mpi_library_loader()  { ready = (load_rk_mpi_library() == 0); }
    ~rk_mpi_library_loader() { if (ready) unload_rk_mpi_library(); }
} mpi;

通过RAII（Resource Acquisition Is Initialization）方式，即rk_mpi_library_loader实例化的对象来管理库的加载与释放。

七、总结

通过动态库动态加载方式，可大大减少嵌入式项目对 Buildroot 全局交叉编译库的依赖，将硬件加速库的管理从编译期转移到运行期：

  • 编译更轻量：只需编译自身代码，Buildroot 配置更简洁；
  • 部署更灵活：可在不同系统上部署同一二进制，只要运行时提供或不提供硬件库，即可自动启用或禁用硬件加速；
  • 维护成本降低：硬件 SDK 更新时无需重新编译应用，仅需更新目标系统的库；
  • 更好地适应嵌入式场景多变的系统环境：不同设备、不同系统版本可能存在不同库版本、不同路径，动态加载设计具备更强兼容性和可移植性；
  • 优雅回退：在硬件加速不可用时自动回落到软件实现，保证功能可用性。

在具体项目中，可参考上述设计思路和实践要点，自行编写动态加载 wrapper 层，配合通用的软件实现路径，从而摆脱 Buildroot 对闭源硬件库的静态依赖，提升开发效率与系统兼容能力。

参考链接

评论
